Nachlauf- und Spreizungsmessung

Produktnummer: 627140

860,00 €

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Bewertungen nur in der aktuellen Sprache anzeigen.

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

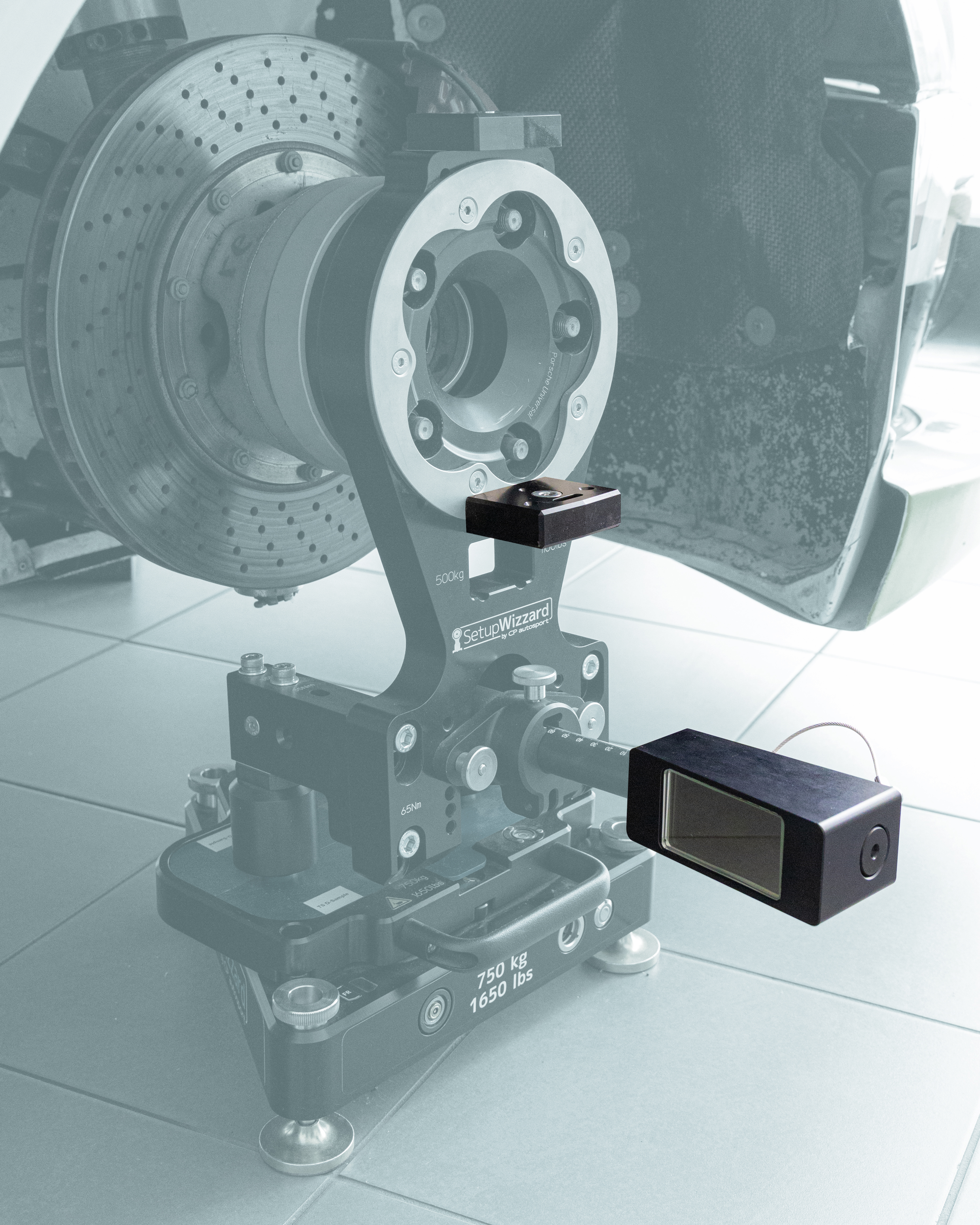

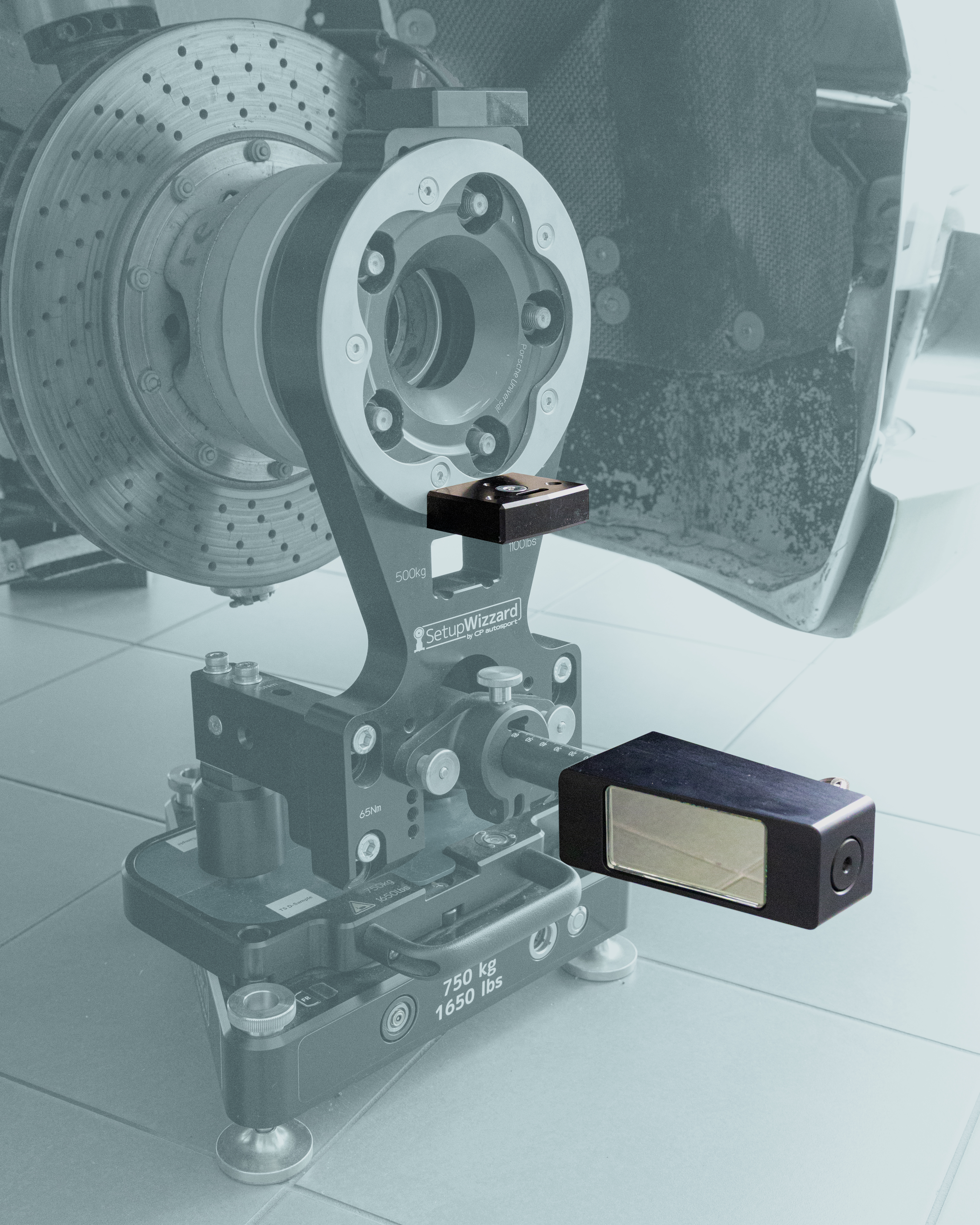

Magnetische Sturzsensoraufnahme
Spiegel

Funktion

Messung der Caster- und SAI-Winkel

Kompatibilität

SetupWizzard BaseLine, ProLine & Digital

WizzardOS-Unterstützung

Nein

Messauswertung

Manuell

Messbereich

20°

Messgenauigkeit System

± 0,3°

Abmessungen Spiegelgehäuse

ca. 133 × 67 × 50 mm

Abmessungen Halter für Sturzsensor

ca. 65 × 58 × 20 mm

Montage Spiegel

Laserwelle des Spurmessmoduls

Montage Halter

Klemmring des Radadapters

Gewicht

0,998 kg

Material

Aluminium

Vorteile Nachlauf- und Spreizungsmessung

Zwei Winkel, ein System

Caster und SAI schnell und zuverlässig mit einer Erweiterung ermitteln

Geführter Messprozess

WizzardOS gibt jeden Schritt vor und schützt so vor Fehlmessungen

Vorhandene Komponenten nutzen

Arbeitet mit Camber Sensor, Setup Wheels und Assy Guiding Shaft

Reglement immer im Blick

Ideal für Rennserien mit Caster- oder SAI-Beschränkungen

Für BaseLine, ProLine & Digital

Einfache Adaption an die aktuellen SetupWizzard Systeme

Nachlauf- und Spreizungsmessung - schnell und zuverlässig

Mit der Nachlauf- und Spreizungsmessung erweitern Sie Ihr SetupWizzard System um die Messung von Nachlauf (Caster) und Spreizung (SAI). Durch die Adaption an die Systeme ProLine und Digital lassen sich beide Winkel schnell und zuverlässig ermitteln. Dabei nutzen Sie Komponenten, die Sie bereits kennen: den Camber Sensor sowie die Setup Wheels inklusive Assy Guiding Shaft. Die magnetische Sturzsensoraufnahme nimmt den Camber Sensor sicher auf.

Geführte Messung mit WizzardOS – Fehlmessungen vermeiden

Der gesamte Messprozess wird von der Software WizzardOS vorgegeben. Schritt für Schritt führt sie durch die Messung und schützt so vor Fehlmessungen.

Besonders für Rennserien mit Caster- oder SAI-Beschränkungen ist eine verlässliche Kontrolle der Winkel entscheidend. Das Caster / SAI Measurement eignet sich für alle Fahrzeuge mit einstellbarem Caster- oder SAI-Winkel.

Für präzise Ergebnisse empfehlen wir zusätzlich einen Bremspedalspanner aus dem Motorsportzubehör. Alternativ führen Sie die Vermessung mit mindestens zwei Personen durch.

Einfache Anwendung mit WizzardOS

Aufbau vorbereiten

Setup Wheels inklusive Assy Guiding Shaft wie gewohnt am Fahrzeug montieren.

Camber Sensor einsetzen

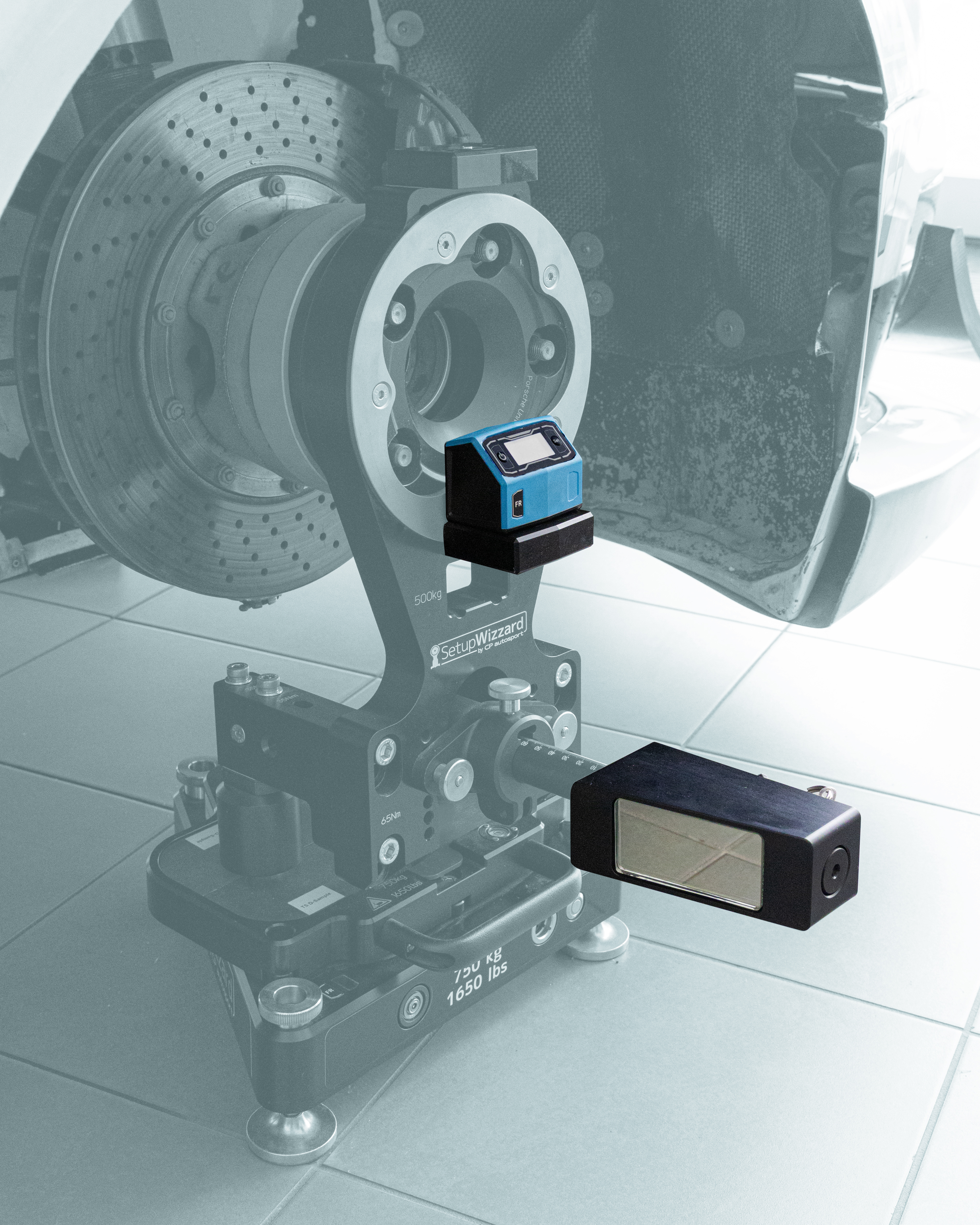

Den Camber Sensor in die magnetische Sturzsensoraufnahme setzen – sicher gehalten, ohne zusätzlichen Halteaufwand.

Bremse sichern

Bremse mit einem Bremspedalspanner fixieren oder die Messung mit mindestens zwei Personen durchführen.

Messung durchführen

WizzardOS gibt den Messprozess Schritt für Schritt vor – das schützt vor Fehlmessungen.

Werte auswerten

Caster- und SAI-Winkel werden ermittelt und stehen in WizzardOS zur Verfügung.

Kompatibilität & Zubehör Nachlauf- und Spreizungsmessung

Kompatibilität

Einsetzbar mit ProLine & Digital

Camber Sensor

Für die Verwendung der Nachlauf- und Spreizungsmessung erforderlich

Setup Wheels inkl. Nachlauf- und Spreizungsmessung

Aus dem ProLine- bzw. Digital-System, für die Messung erforderlich

Software

Geführter Messprozess in WizzardOS

Empfohlenes Zubehör

Bremspedalspanner (Motorsportzubehör)

Einsatzbereich

Alle Fahrzeuge mit einstellbarer Nachlauf- und Spreizungsmessung

Häufig gestellte Fragen Nachlauf- und Spreizungsmessung

Sie ermitteln den Caster-Winkel (Nachlauf) und den SAI-Winkel (Spreizung) Ihres Fahrzeugs. Die Erweiterung eignet sich für alle Fahrzeuge mit einstellbarem Caster- oder SAI-Winkel.

Für die Messung verwenden Sie den Camber Sensor sowie die Setup Wheels inklusive Assy Guiding Shaft aus Ihrem ProLine- oder Digital-System. Zusätzlich empfehlen wir einen Bremspedalspanner aus dem Motorsportzubehör.

Das Caster / SAI Measurement ist mit den Systemen ProLine und Digital kompatibel.

Besonders für Rennteams in Serien mit Caster- oder SAI-Beschränkungen – hier lassen sich die Winkel schnell und zuverlässig kontrollieren.

Der Camber Sensor wird in die magnetische Sturzsensoraufnahme gesetzt, anschließend führt WizzardOS Schritt für Schritt durch die Messung. Die Bremse sollte dabei mit einem Bremspedalspanner gesichert sein oder die Messung mit mindestens zwei Personen erfolgen.
