SetupWizzardDigital

GT-Racing | McLaren | 570S GT4 2016

Produktnummer: 555092.1

29.900,00 €

Technische Daten SetupWizzard Digital

Gewicht

225kg (je nach Ausstattung)

Radlast

750kg/Rad

Fahrzeuggewicht

max. 3.000 kg

Spurmessung

digital (Laser-Sensorik)

Sturzmessung

digital (4x digitaler Sturzsensor)

Fahrzeughöhenmessung

digital (1x digitaler Höhensensor enthalten)

Nachlaufmessung

optional

Anzeige & Ablesung

WizzardOS & LCD-Anzeigen

Bluetooth-Konnektivität

Sturzsensor, Radlastwaage, Spursensor, Spurweitensensor, Fahrhöhensensor

Hardware

Tablet (Microsoft Surface) mit WizzardOS

Software

WizzardOS®

Sprache

Englisch

Fahrzeugadapter

1 Satz (4 Stück) inklusive

Flightcase

inklusive, mit integriertem Lademodul

Aufladung

integriertes Ladegerät im Flightcase

Kompatibilität

GT Racing, Formel, Prototyp, Rallye, Hypercars, Sportwagen

Service & Kalibrierung

jährlich

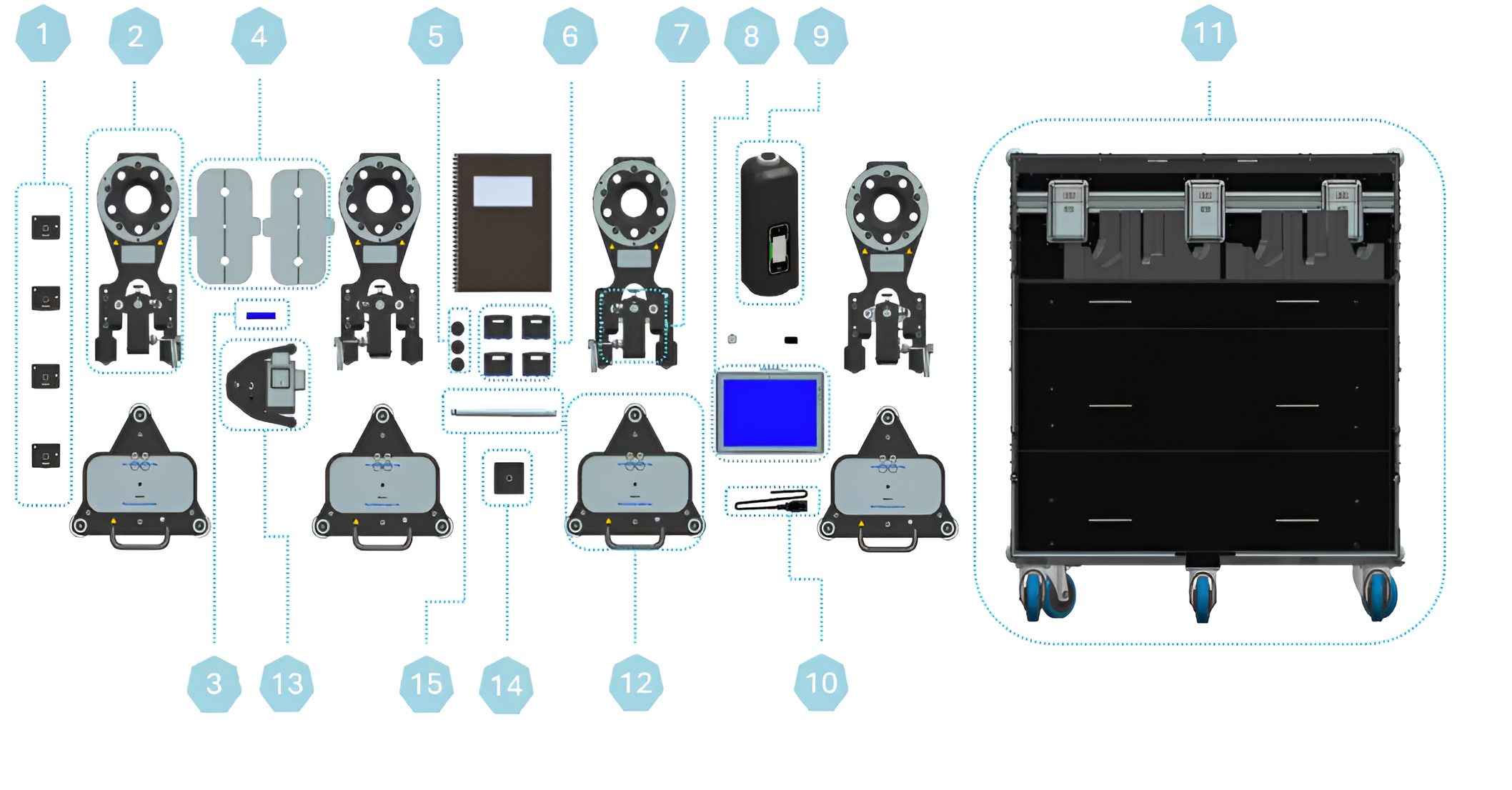

Lieferumfang

Adapterplatte Sturzsensor (4x)

SetupWheel inkl. Radadapter (4x)

Positionierungslaser

Sicherungsplatte (4x)

Nivellierhülse (3x)

Digitaler Sturzsensor (4x)

Digitales Spur-Laser-/Sensormodul (4x)

Tablet mit WizzardOS

Digitale Höhenmessung (1x)

Netzkabel

Flightcase mit integriertem Ladegerät

Gewichtsplattform (4x)

Nivellierlaser inkl. Ständer (1x)

Sturzsensor-Kalibrierungswerkzeug

Verlängerung für Nivellierlaser

Fahrzeugspezifische Adapter (keine Abbildung)

WizzardOS Vom Sensor zur Analyse

WizzardOS bildet die smarte Brücke zwischen der Hardware am Fahrzeug und der Datenauswertung. Die physikalischen Messwerte von Radlastwaagen und Sensoren werden automatisch erfasst und ohne manuelle Übertragung direkt in die Software eingespeist – präzise, zuverlässig und ganz ohne Fehlerquellen durch manuelle Eingabe.

Input-Ebene

Das System erfasst alle kritischen physikalischen Parameter Ihres Fahrzeugs – von der exakten Radlastverteilung bis hin zu Sturz- und Spurwerten in Echtzeit. So behalten Sie von Anfang an die volle Kontrolle über die Geometrie Ihres Fahrzeugs.

Übertragungsebene

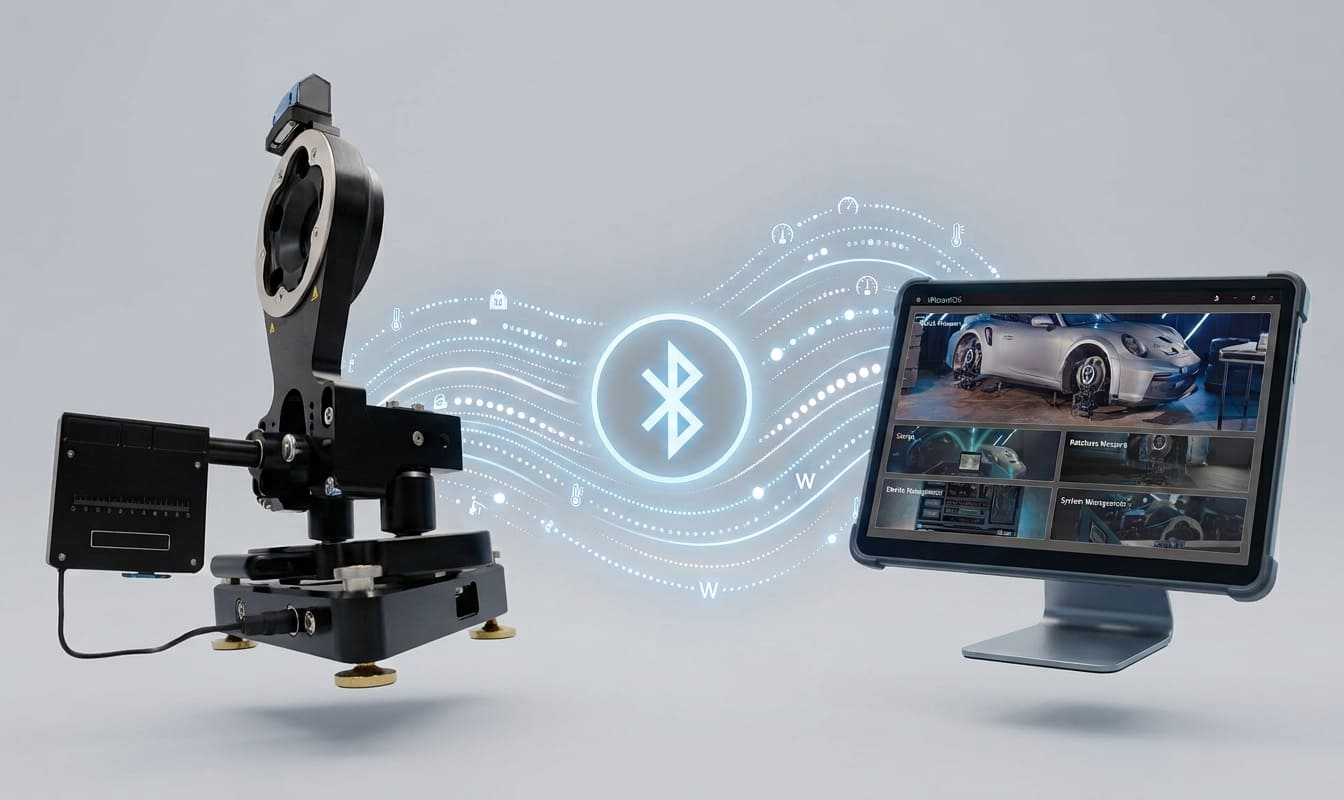

Die erfassten Messdaten werden über eine stabile Low-Latency-Verbindung vollständig kabellos übertragen. Jede Anpassung am Fahrzeug wird dadurch ohne spürbare Verzögerung und ohne störenden Kabelsalat direkt weitergeleitet.

Ausgabeebene

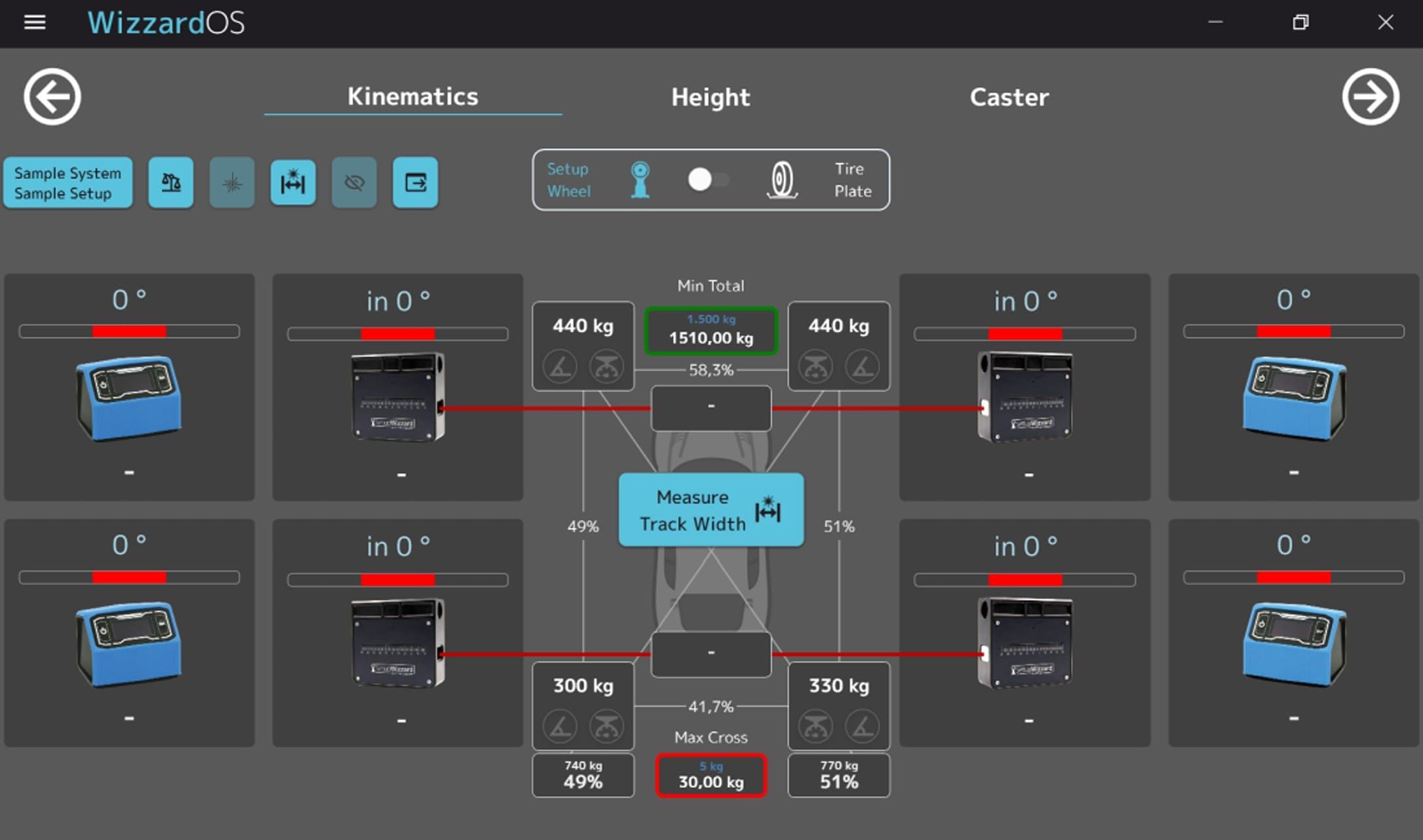

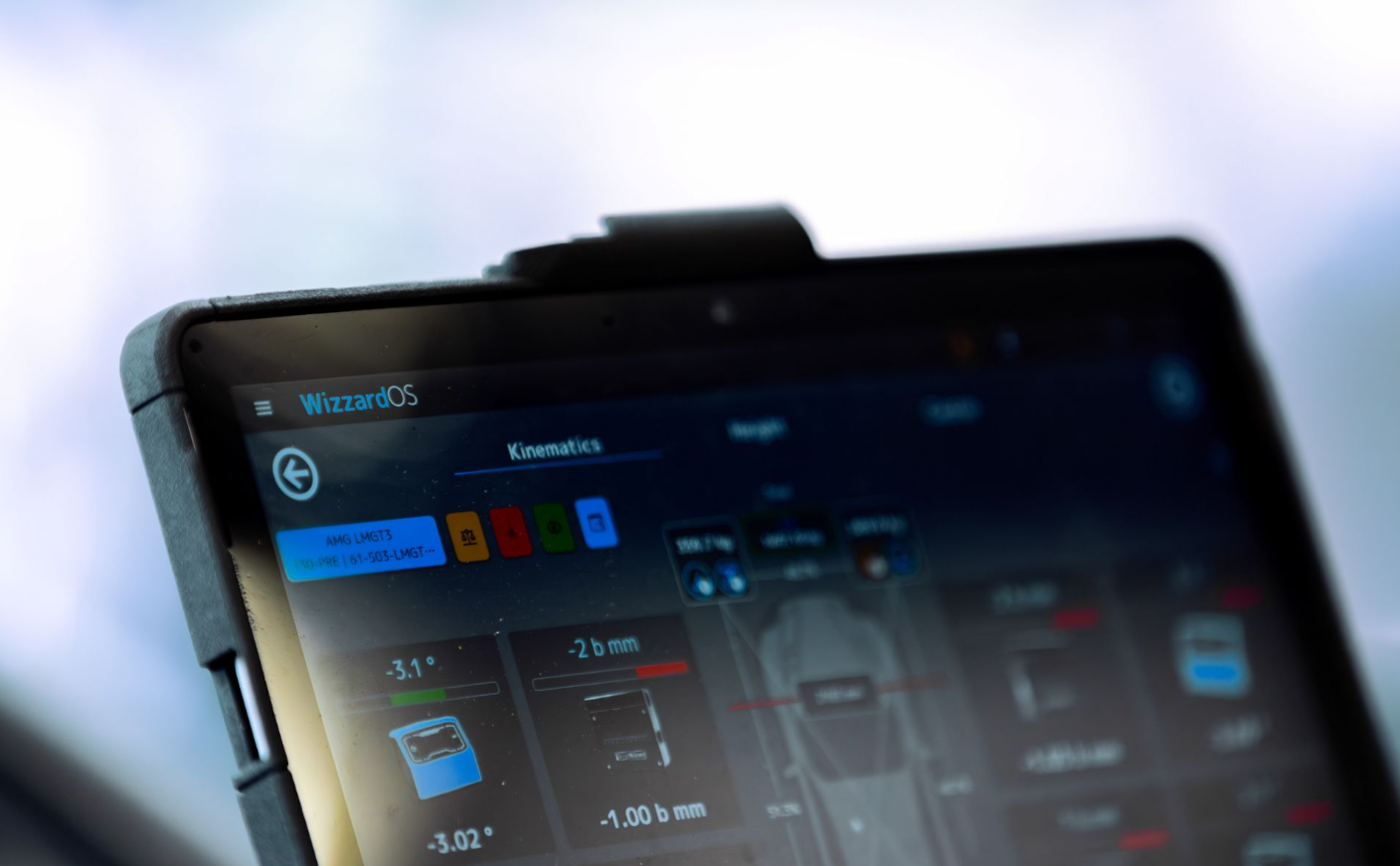

Die Benutzeroberfläche von WizzardOS stellt Ihre komplette Fahrwerksgeometrie live dar. Sie behalten alle Messwerte jederzeit transparent im Blick, erkennen Abweichungen sofort und stellen Ihr Fahrzeug punktgenau für den Einsatz ein.

Funktionsumfang WizzardOS

Live-Datenerfassung

Radlast, Sturz, Spur und Höhe in Echtzeit – Änderungen am Fahrzeug sofort visualisiert

Datenverwaltung

Fahrzeugprofile strukturiert abgelegt – schneller Zugriff auf historische Setup-Daten

Delta-Analyse

Numerischer Soll-Ist-Vergleich gegen Referenz-Setups für schnelle Validierung Ihrer Zielwerte

System-Parametrierung

Einheiten und Dezimalstellen individuell konfigurieren, eigene Toleranzfenster definieren

Ergebnis-Dokumentation

Tabellarische Protokolle automatisch erstellt, inklusive PDF-Export für Archiv oder Kundenübergabe

Mehr über WizzardOS

Auf dieser Seite haben Sie bereits einen ersten Einblick in WizzardOS erhalten. Auf unserer ausführlichen Infoseite entdecken Sie weitere Funktionen, Möglichkeiten und Details zur Software.

WizzardOS im Detail entdecken →

SetupWizzard Digital im Überblick

Kompatibel

Erweitern Sie Ihr System jederzeit mühelos – dank modularem Design

Laserpräzise

Keine Ablesefehler mehr: Lasersensorik liefert Ihnen präzise Messwerte

WizzardOS®

Intuitive Bedienung für effizientes Setup-Management – ohne lange Einarbeitung

Wireless

Maximale Bewegungsfreiheit dank schneller, kabelloser Datenübertragung

Präzision

Wiederholgenaue Ergebnisse dank vollständig digitaler Messung auf SetupWheels

Plug & Play

Sofort einsatzbereit für jede Fahrzeugklasse – dank vielseitigem Zubehör

Effizient

Weniger Aufwand bei Transport und Lagerung dank All-in-One-Box-Konzept

Service

Schnelle Hilfe, wo immer Sie sind – durch unser weltweites Partnernetzwerk

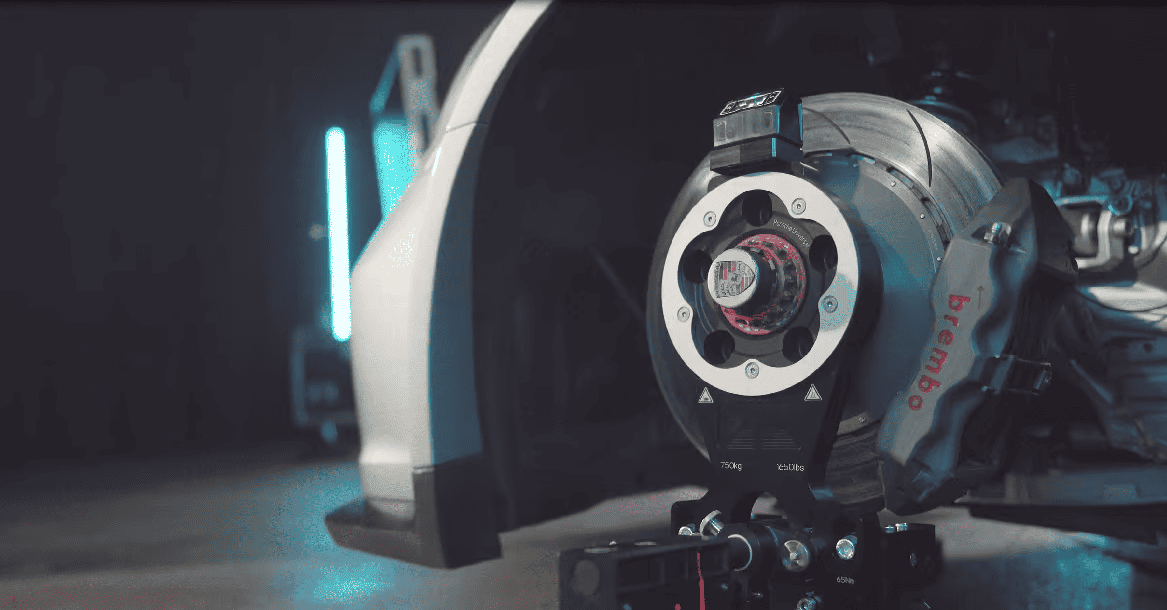

Ablauf der Achsvermessung

1

Fahrzeug vorbereiten

Sie ersetzen die Fahrzeugräder durch die passenden Setup-Räder und positionieren die Messplattformen unter allen vier Rädern.

2

Messsystem ausrichten

Mit dem Nivellierlaser richten Sie die Messplattformen exakt aus. Anschließend setzen Sie das Fahrzeug ab und positionieren es für die Messung.

3

Digital vermessen

Mit SetupWizzard Digital erfassen Sie die relevanten Fahrwerksdaten direkt – darunter Spur, Sturz, Fahrzeughöhe und Radlastverteilung.

4

Messwerte auswerten

Alle Messwerte werden übersichtlich in WizzardOS dargestellt. So kontrollieren, vergleichen und dokumentieren Sie Ihre Ergebnisse direkt.

SetupWizzard Digital im Detail

Komponenten SetupWizzard Digital

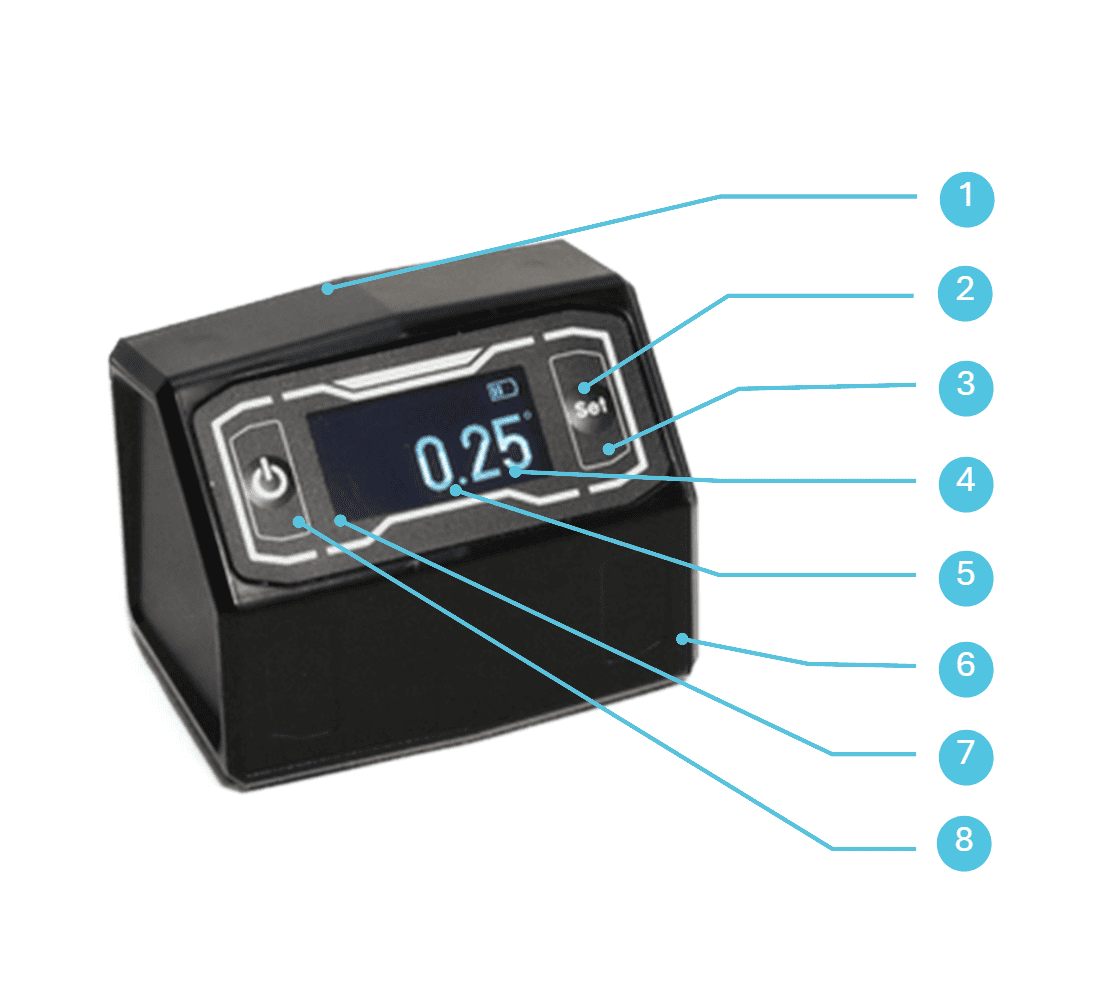

etupWizzard digitaler Camber Sensor mit Display und Nummerierung

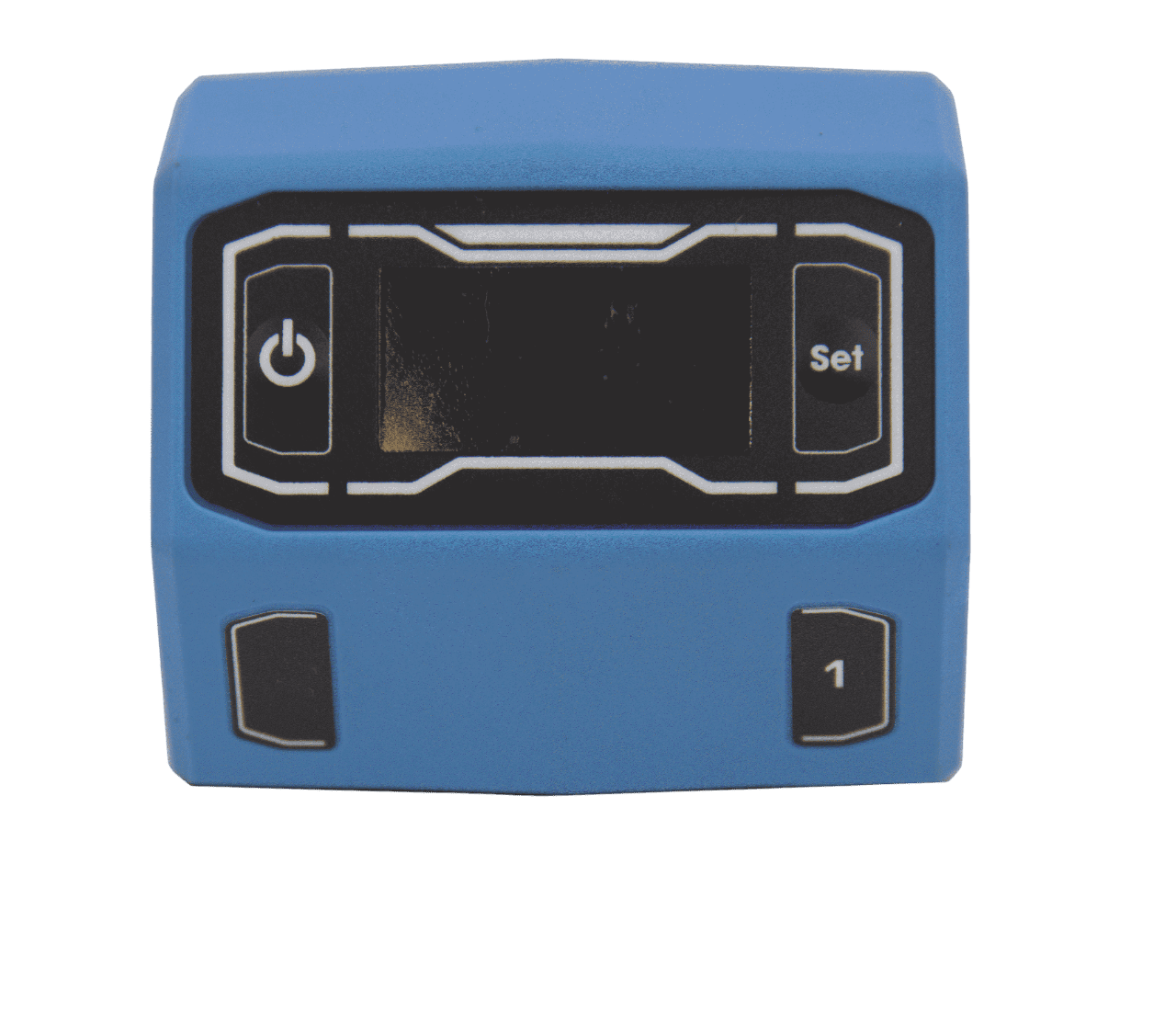

Digitaler Sturzsensor

Sturzsensor oben positioniert für höhere Messgenauigkeit
Auch ohne Software nutzbar
Vielseitig einsetzbar für alle Arten von Winkelmessungen
Genauigkeit ± 0,1°
Messbereich ± 10°
Magnetische Befestigung für spielfreien Halt
Helles LCD-Display
Display über Software ein-/ausschaltbar (Inkognito-Modus)

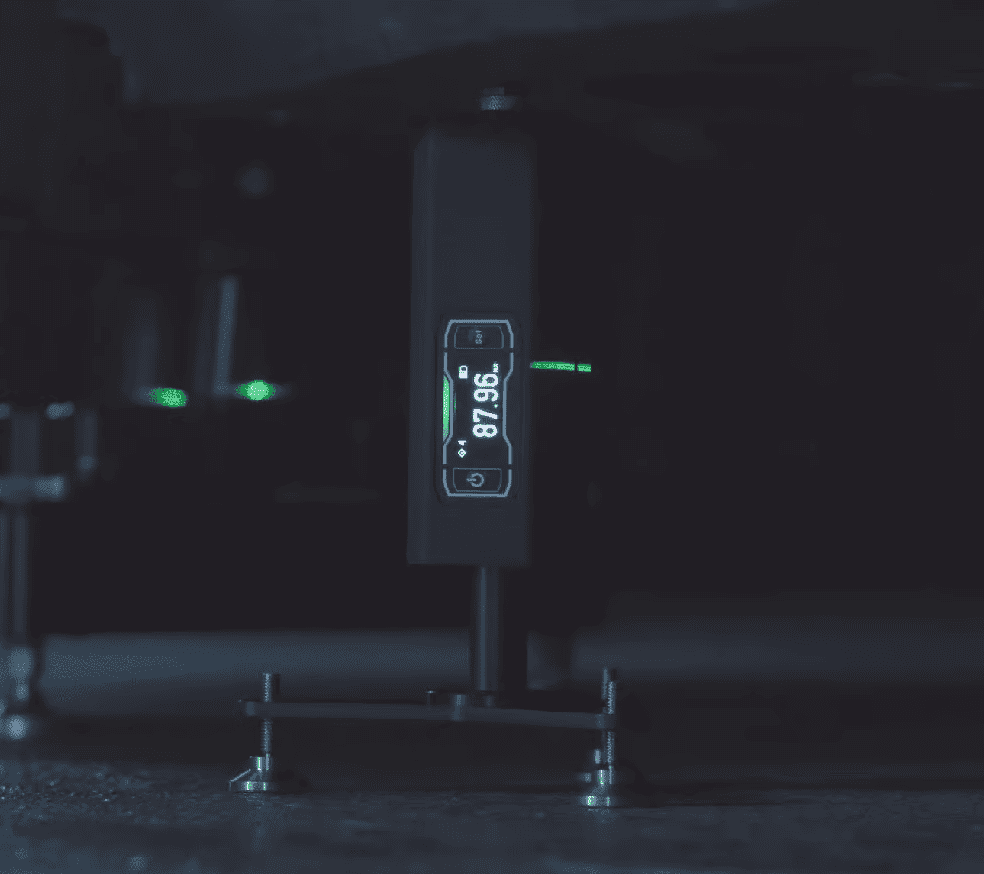

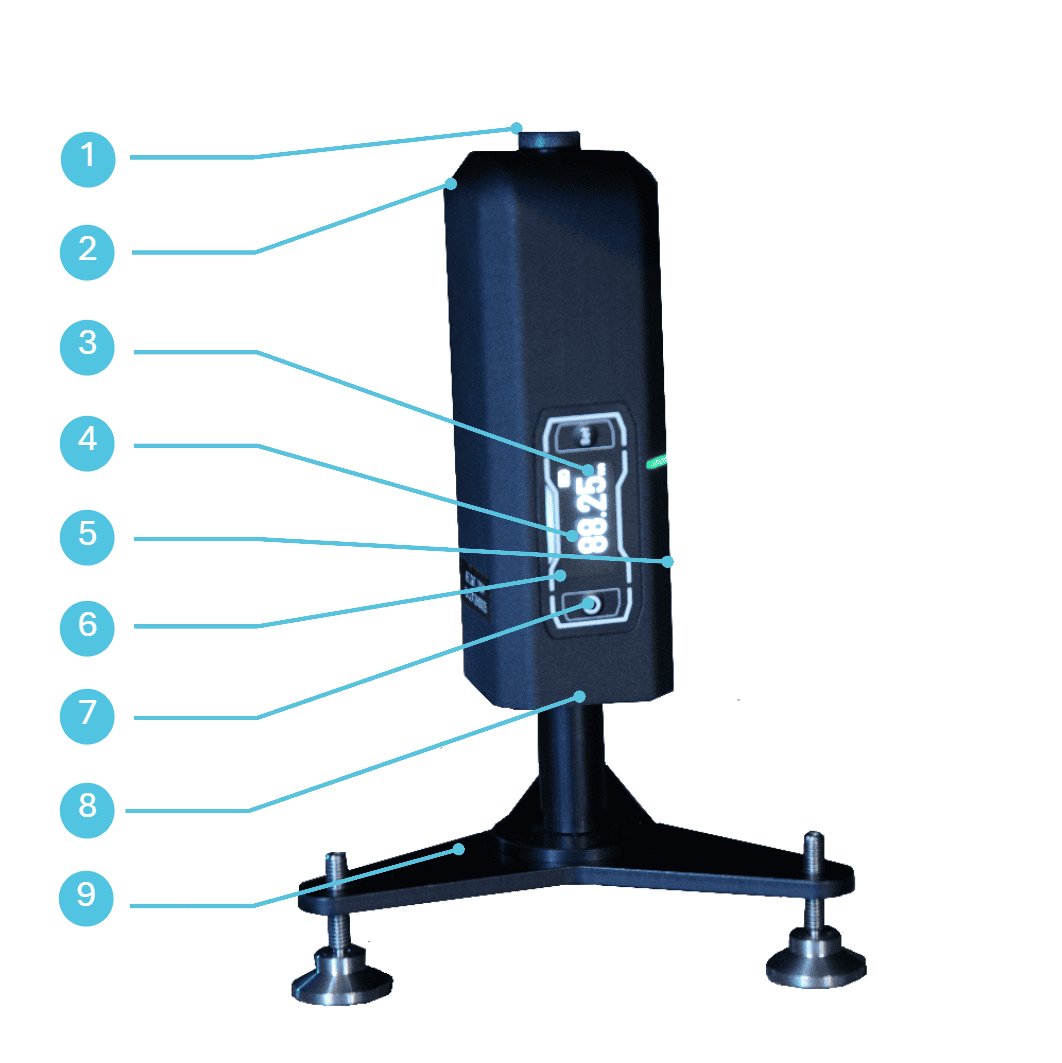

Digitale Höhenmessung

Austauschbare Spitzen mit Verriegelungsmechanismus;
Mehrere Sensoren gleichzeitig anschließbar;
Genauigkeit ± 0,5 mm;
Gesamtbereich bis 140 mm;
Sensorbereich 90 mm;
Helles LCD-Display Display über Software ein-/ausschaltbar (Inkognito-Modus);
Integrierter Federungsmechanismus;
Stabiler Ständer für sicheren Stand

SetupWizzard digitaler Höhenmesser mit Display und nummerierten Komponenten von 1 bis 9

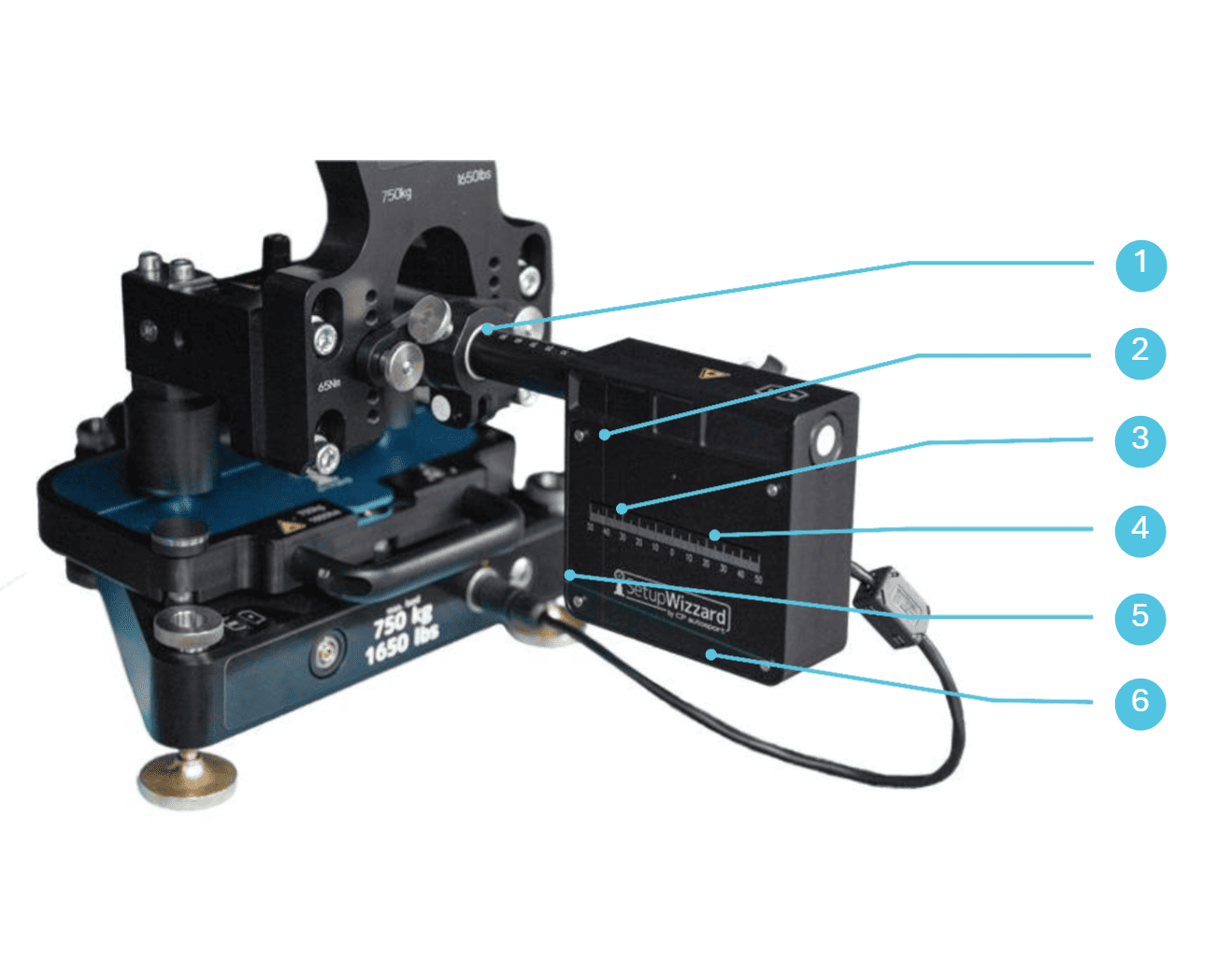

SetupWizzard Digital Toe Laser mit nummerierten Bauteilen von 1 bis 6 für die Spurmessung

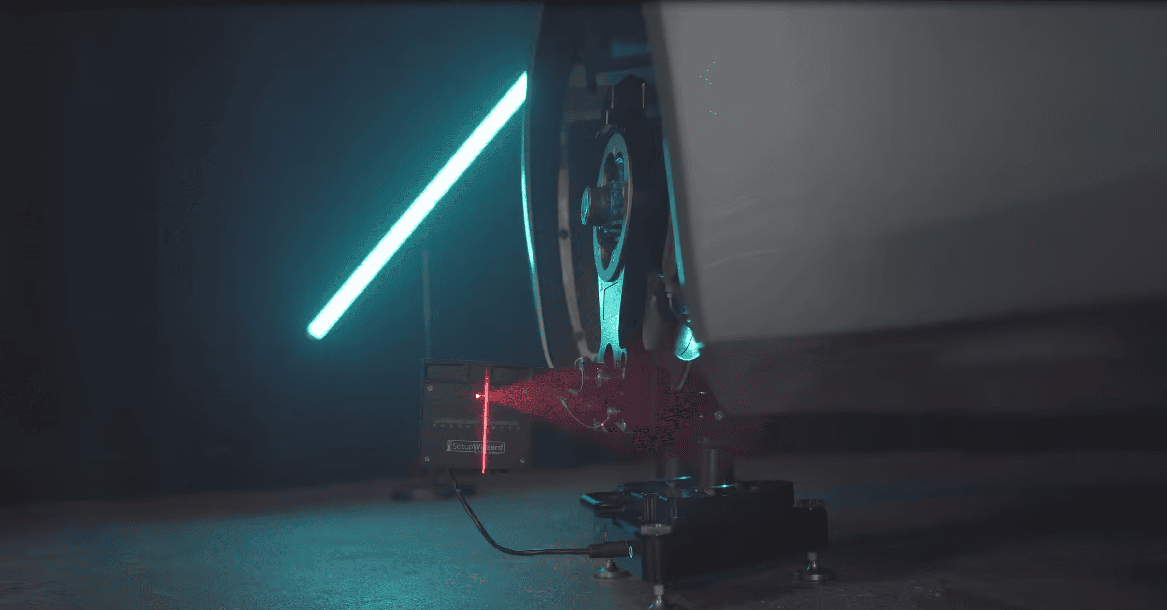

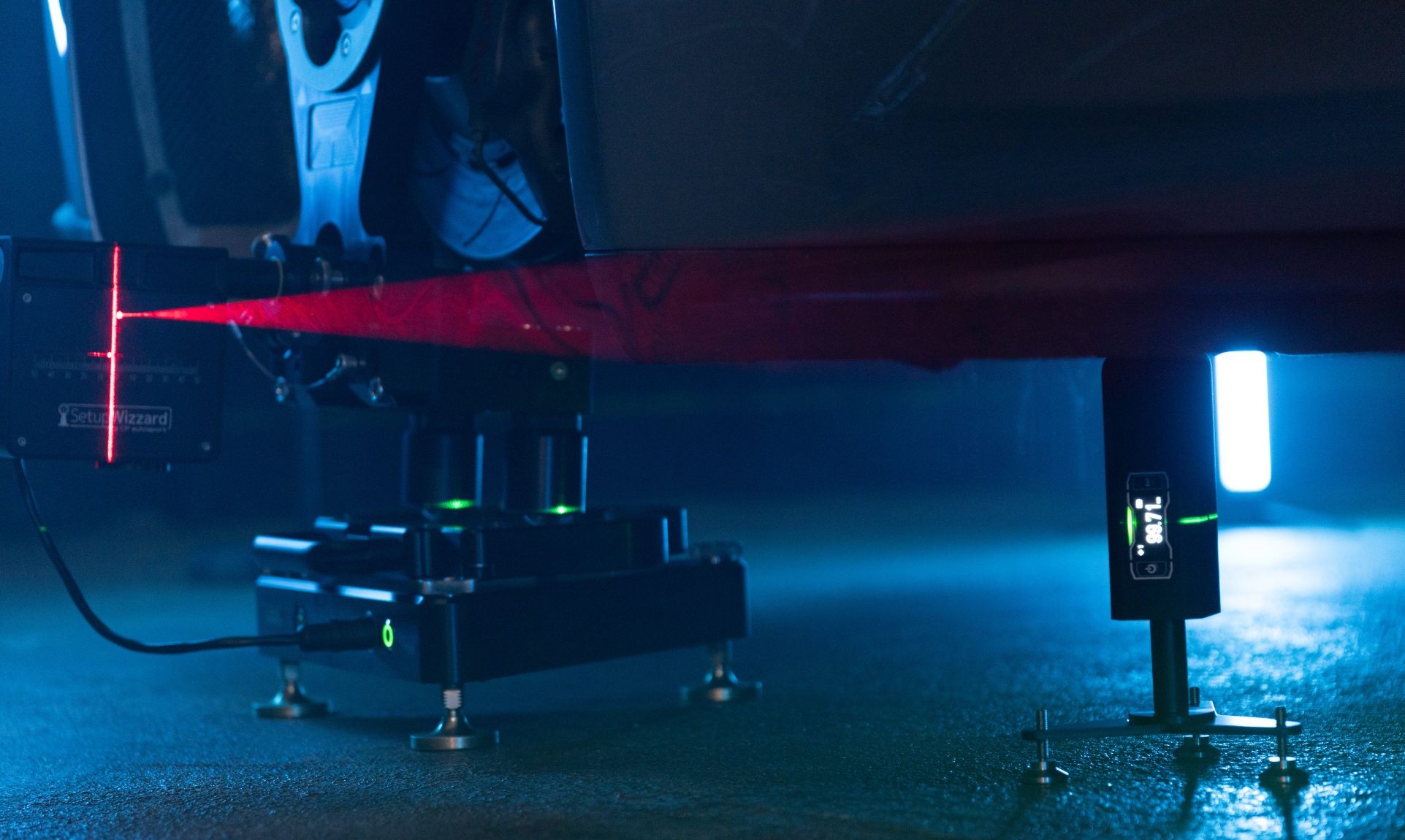

Digitale Spurmessung

Präzise Schaftführung mit minimalem Spiel
Dünner Laser für genaue Wertablesung
Hochpräziser digitaler Fotosensor mit Laser-Mittellinienkorrektur
Genauigkeit ± 0,5 mm
Integrierte digitale Laser-Spurweitenkompensation
Robustes Gehäuse für den täglichen Werkstatteinsatz

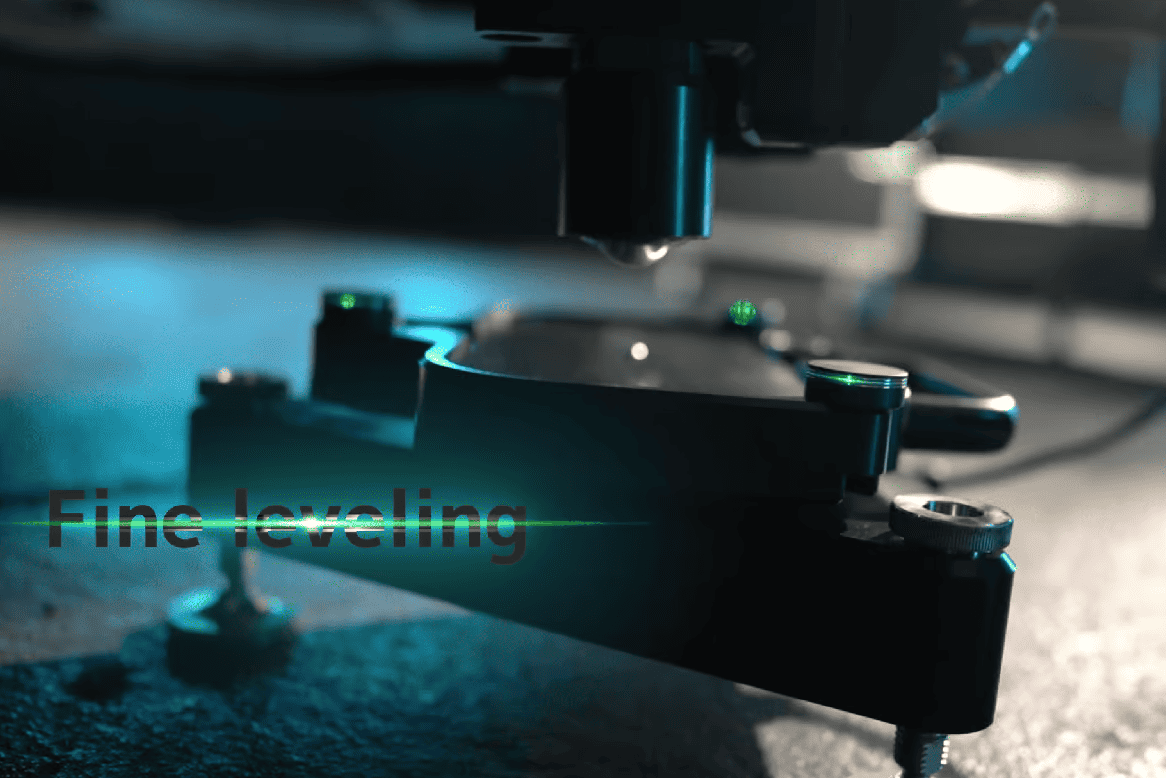

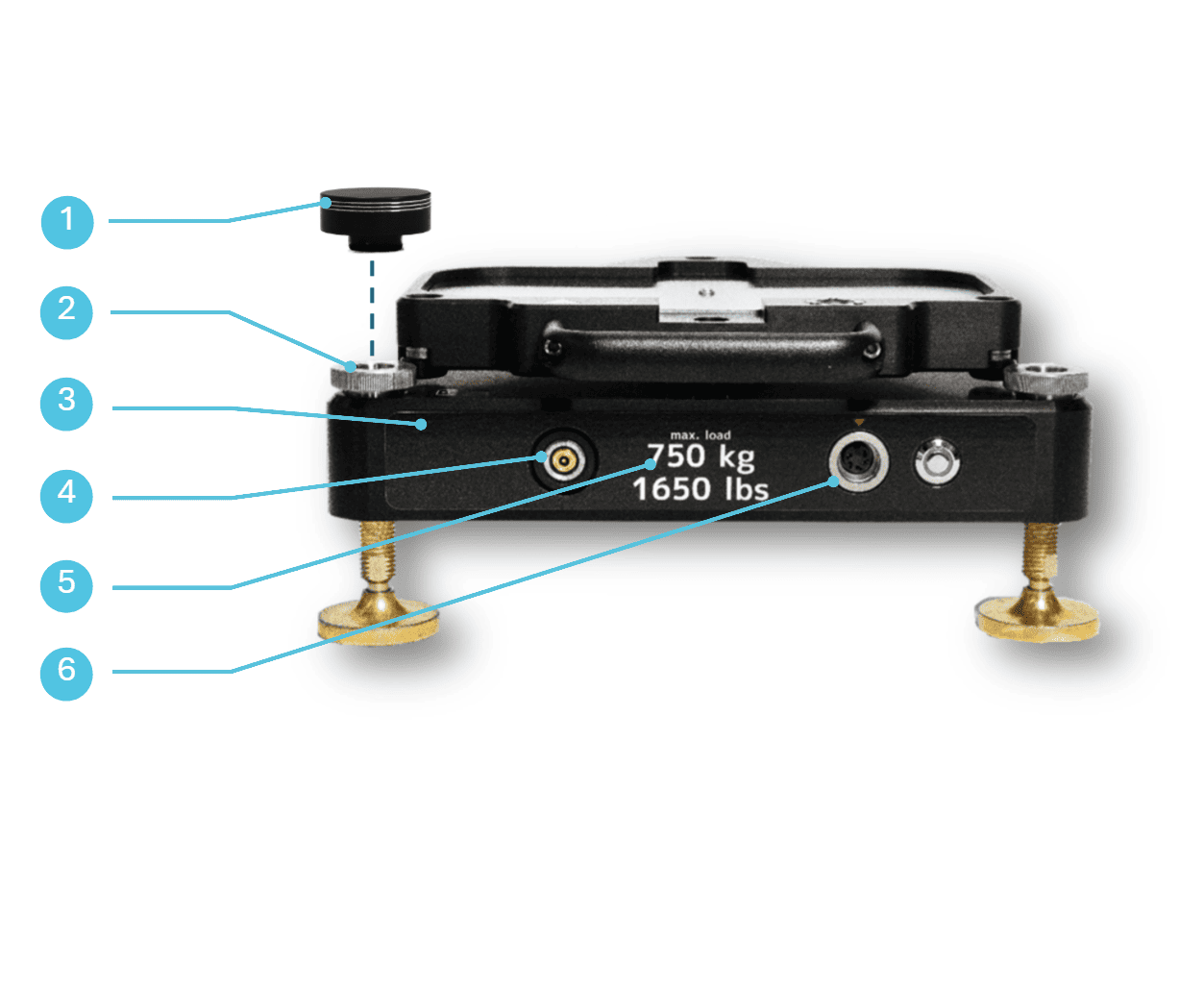

Digitale Radlastwaage

Klare Sichtbarkeit dank 3-Kerben-Nivellierhülsen
Feineinstellung der Plattformnivellierung
FEM-berechnet für maximale Steifigkeit
Magnetischer Ladeanschluss
Tragfähigkeit 750 kg/Rad
Integrierte Stromversorgung für den digitalen Spur-Laser

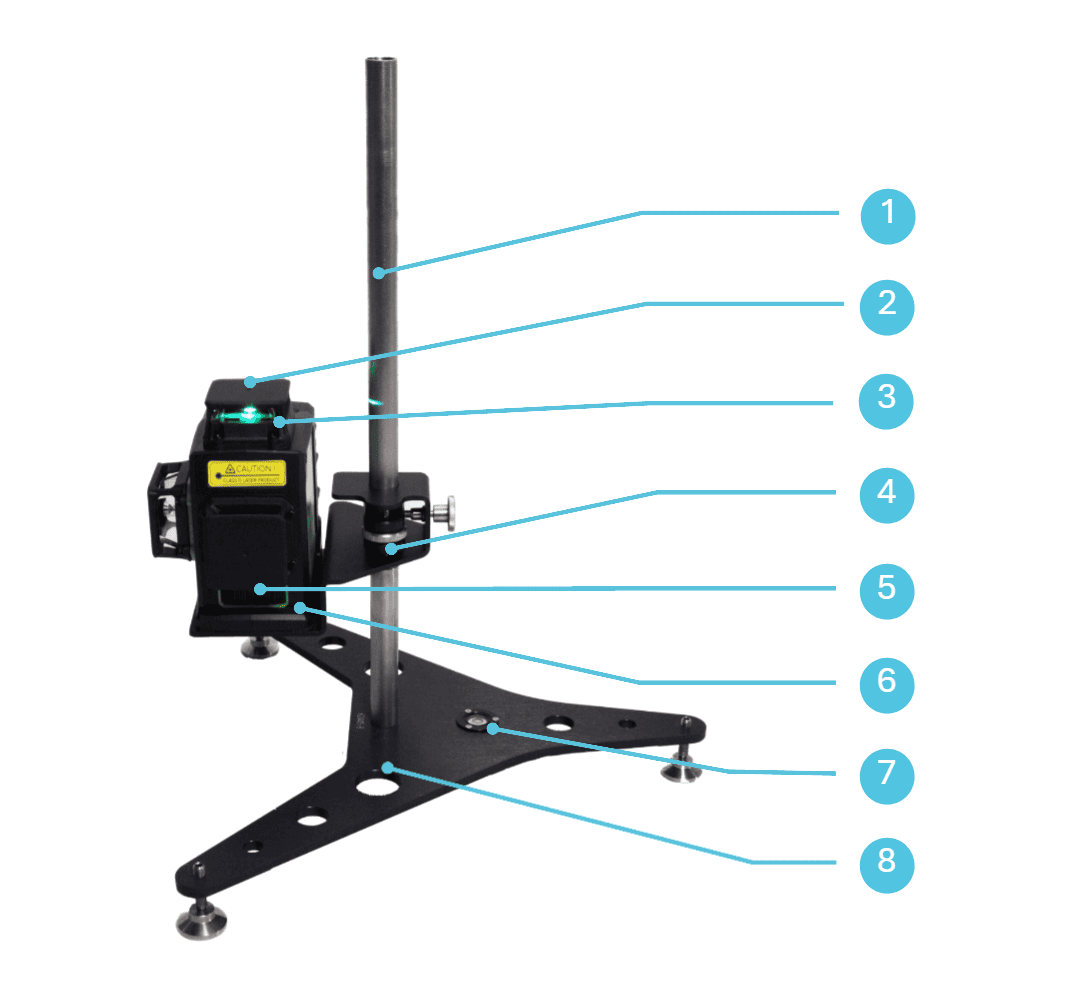

SetupWizzard Leveling Laser mit senkrechter Messstange und nummerierten Bauteilen von 1 bis 8

Nivellierlaser

Gute Sichtbarkeit auch in hellen Umgebungen
Extra dünner Laser
Feinnivellierschraube
USB-C-Ladeanschluss
Wiederaufladbare Batterien
Integrierte Wasserwaage
Stabiler Ständer für sicheren Stand

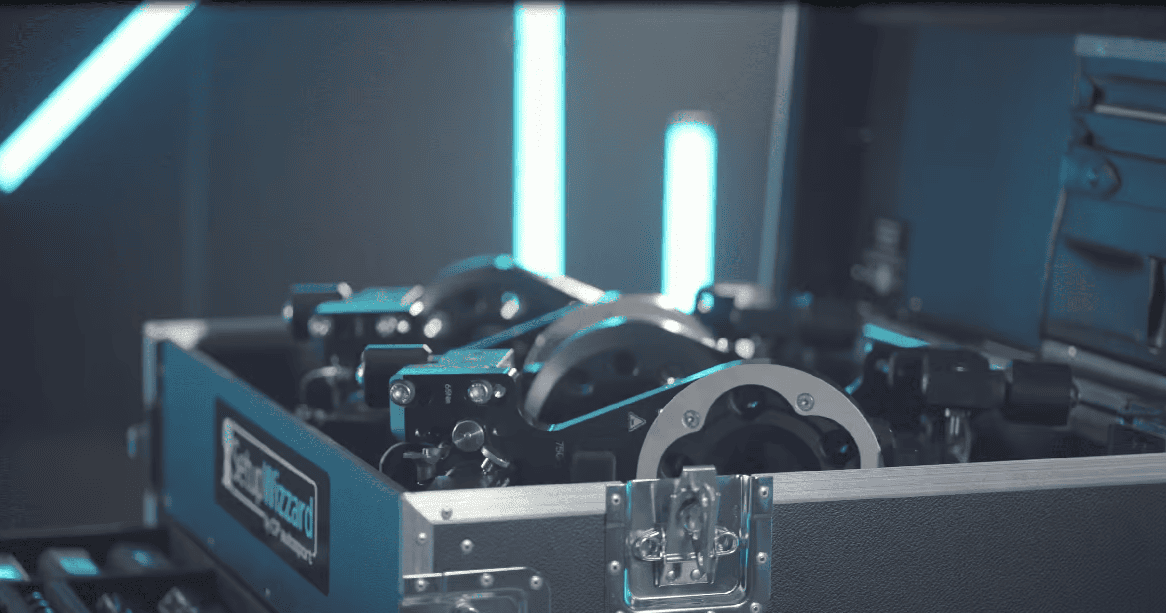

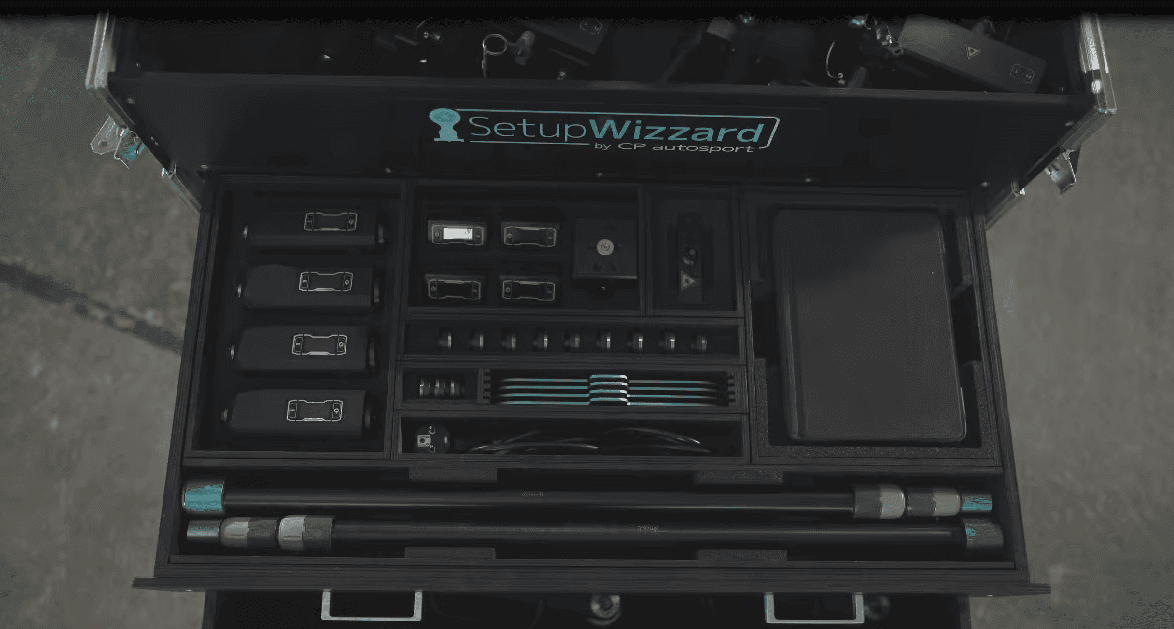

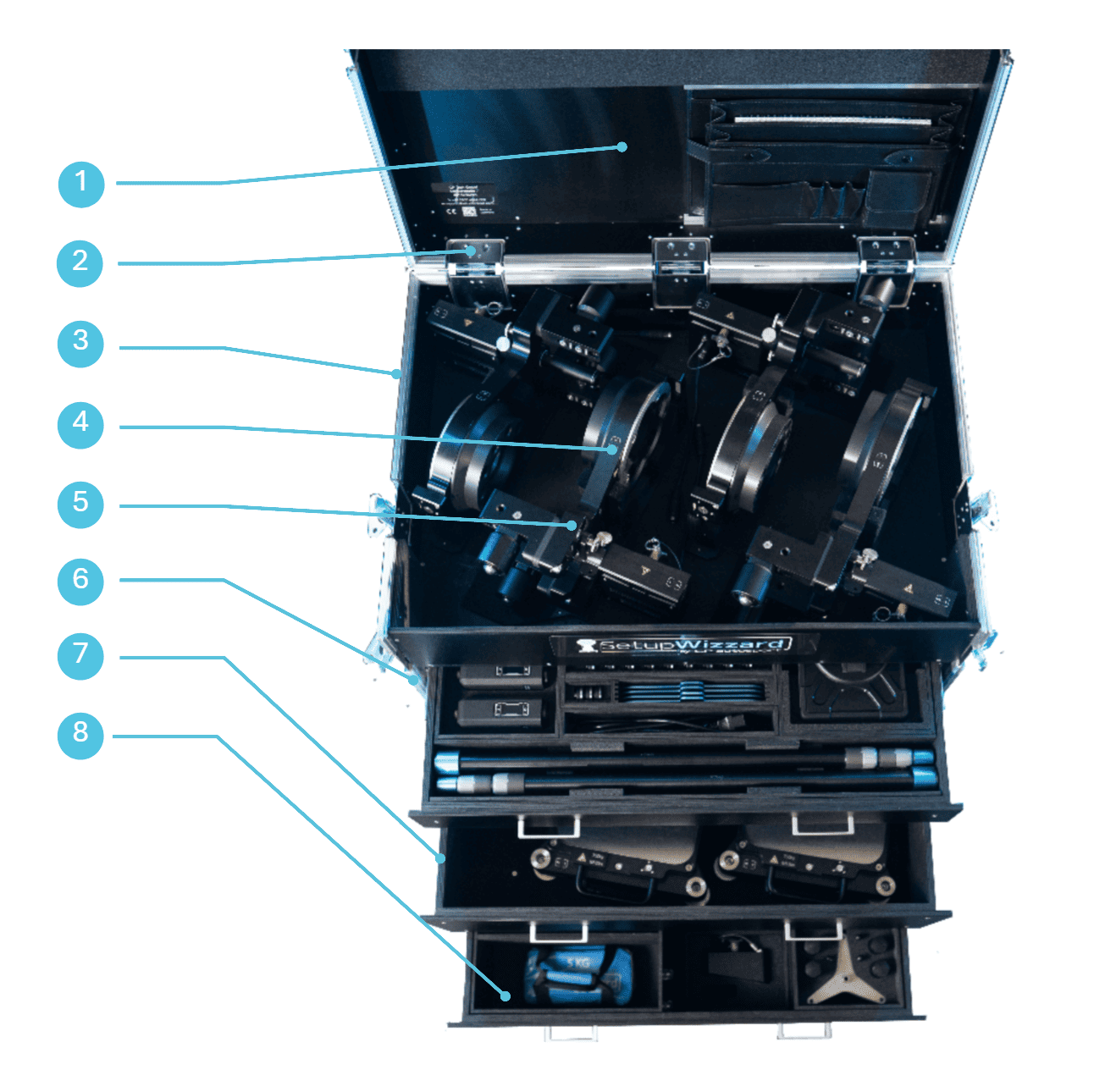

Flightcase

Großes Gehäuse für System und Zubehör
Robustes Scharnierdesign für hohe Belastbarkeit im Alltag
Externe Stromversorgung mit integriertem Lademodul
Toploader mit Platz für ein montiertes Setup-Rad
Durchdachte Sortierung für sauberen und sicheren Transport
Vorderer Deckel mit integrierter Tischfunktion
Alle Schubladen mit stabilen Metallauszügen
Zusätzliche Schublade für Zubehör

Häufig gestellte Fragen SetupWizzard Digital

Mit dem System können unter anderem Spur, Sturz und Radlastverteilung digital erfasst werden. Mit entsprechendem Zubehör sind außerdem Fahrhöhe sowie Nachlauf und Spreizung messbar.

Ja. Über Database Measure können hinterlegte Sollwerte mit den gemessenen Ist-Werten verglichen werden. Abweichungen werden in der Software übersichtlich dargestellt.

Der SetupWizzard ist für die Fahrwerksvermessung von Fahrzeugen bis 3.000 kg Gesamtgewicht bzw. 750 kg pro Rad ausgelegt.

Ja. Für die Vermessung werden die vorgesehenen Setup-Räder mit passenden Radadaptern verwendet. Diese werden entsprechend dem jeweiligen Fahrzeug angepasst.

Ja. Die Messwerte werden in der Software angezeigt und können für die weitere Dokumentation bzw. den Export verwendet werden.

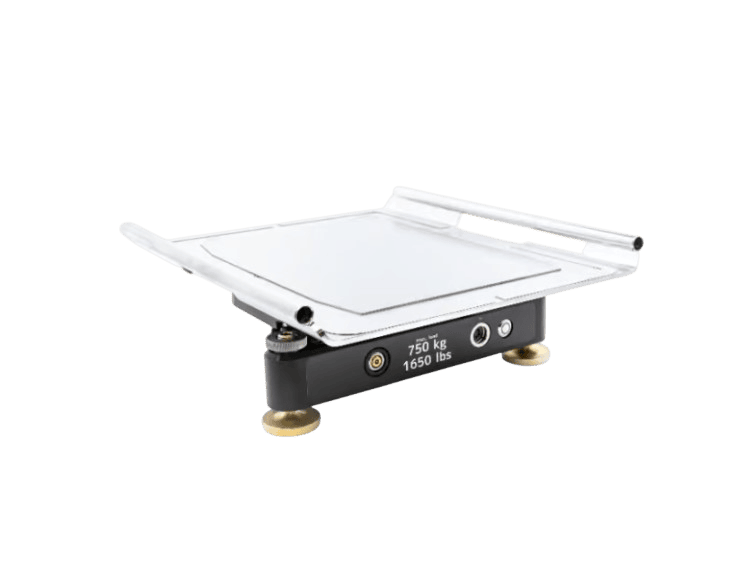

Ja. Für den SetupWizzard sind verschiedene Zubehörkomponenten erhältlich, beispielsweise für Nachlaufmessung, Höhenmessung, Tire Plates oder weitere fahrzeugspezifische Anwendungen.
