SetupWizzard Tire Plate mit Radlastwagen für präzise Fahrzeugvermessung

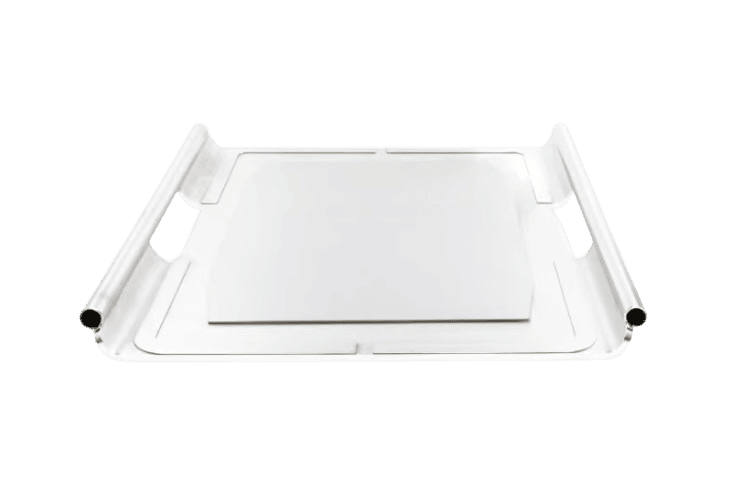

SetupWizzard Reifenplatte für präzise Fahrzeugvermessung und Fahrwerkssetup

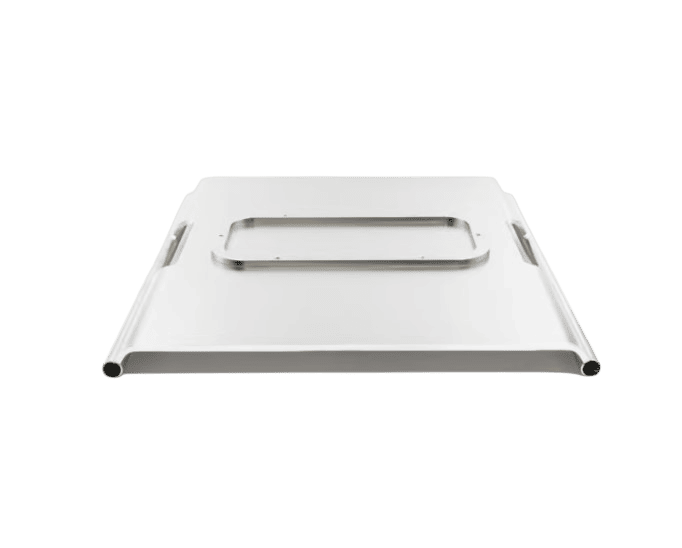

SetupWizzard Tire Plate Rückseite für präzise Fahrzeug- und Fahrwerksvermessung

Tire Plates

Produktnummer: 629819 | SET

1.200,00 €

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Bewertungen nur in der aktuellen Sprache anzeigen.

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Im Lieferumfang enthalten:

4x Tire Plate
Integrierte Gleitplatten
Positionierrahmen gemäß Produktdarstellung

Nicht im Lieferumfang enthalten:

SetupWizzard-Messplattformen
Nivellierlaser
Höhenmessmodul
WizzardOS Tablet-PC
Fahrzeugräder oder fahrzeugspezifische Komponenten

Zusätzlich erforderlich:

Kompatibles SetupWizzard-System mit Messplattformen
Für die Fahrhöhenmessung ein analoges oder digitales Höhenmessmodul
WizzardOS für die softwaregestützte Auswertung
Nivellierlaser

Gewicht

5 kg

Software

WizzardOS

Bluetooth-Verbindung

Für die Tire Plates nicht erforderlich

Maximale Reifenbreite

400 mm

Vorteile Tire Plates

Originalräder

Direkt auf montierten Rädern messen – ohne Umbau

Schnell startklar

Einfach in die Messplattform einsetzen und loslegen

Spannungsfrei

Integrierte Gleitplatte lässt die Federung frei einschwingen

Details

Die Tire Plates ermöglichen die präzise Vermessung von Fahrhöhe und Gesamtfahrzeuggewicht direkt auf den Originalrädern – ganz ohne zusätzlichen Montageaufwand. Im Lieferumfang enthalten sind 4x Tire Plates, ausgelegt für eine maximale Reifenbreite von 400 Millimetern und damit einsetzbar für ein breites Spektrum an Fahrzeugen.

Schnelle & präzise Messung

Das Fahrzeug wird mit den Originalrädern einfach auf die Tire Plates gestellt – so lassen sich Fahrzeuggewicht und Fahrhöhe zuverlässig und in kürzester Zeit ermitteln. Da keine Montage von Setup-Wheels erforderlich ist, ermöglicht diese Lösung eine besonders schnelle Messung und damit eine effiziente Fahrzeugabstimmung im täglichen Einsatz.

Einfache Anwendung Tire Plates

1

Messplattformen positionieren

Das Fahrzeug anheben und die Messplattformen direkt unter den vier Originalrädern positionieren – für eine exakte Ausgangsbasis der Messung.

2

Messplattformen nivellieren

Die Messplattformen mit dem Nivellierlaser nivellieren, sodass sie eine gemeinsame Referenzebene bilden – Grundlage für präzise, vergleichbare Messergebnisse.

3

Tire Plates einsetzen

Die Nivellierhülsen entfernen und die Tire Plates mit dem Positionierrahmen nach unten in die Messplattformen einlegen. Dabei darauf achten, dass sich die Gleitplatten mittig auf den Gleitflächen befinden.

4

Messung durchführen

Die Messplattformen ohne Fahrzeuglast tarieren, das Fahrzeug vorsichtig auf die Tire Plates absenken und in WizzardOS die Einstellung „Tire Plate" wählen – für sofort einsatzbereite, zuverlässige Messwerte.

Kompatibilität & Zubehör Tire Plates

Kompatible SetupWizzard-Systeme

Einsetzbar mit allen SetupWizzard-Systemen

Benötigte Hauptkomponenten

SetupWizzard-Messplattformen

Nivellierlaser

Für exakte Vorbereitung und Nivellierung der Messplattformen erforderlich

Häufig gestellte Fragen Tire Plates

Mit den Tire Plates können Sie das Fahrzeuggewicht und die Fahrhöhe auf den montierten Originalrädern messen.

Die Gleitplatte ermöglicht die Bewegung des Fahrzeugrads beim Entspannen der Federung.

Für die softwaregestützte Messung und Auswertung wird WizzardOS verwendet. In der Software muss die Einstellung „Tire Plate“ ausgewählt werden.

Die Messplattformen mit den Tire Plates müssen beim Absenken des Fahrzeugs mittig unter den Originalrädern positioniert sein. Die Gleitplatte muss mittig auf der Gleitfläche liegen. Andernfalls besteht Kippgefahr.
