ProLine

SetupWizzardProLine

GT-Racing | Nissan | Nismo GT-R GT3 2015

Produktnummer: 555090.1

22.500,00 €

Passendes Zubehör

Ihren SetupWizzard flexibel finanzieren: Leasing oder Mietkauf

Berechnen Sie unverbindlich Ihre monatliche Beispielrate für Leasing oder Mietkauf, mit frei wählbarer Laufzeit und Anzahlung. Den Antrag senden Sie erst mit Abschluss der Bestellung ab.

Standort
Leasing oder Mietkauf
22.500,00 €
Anzahlung
0
Ihre monatliche Rate:
0
Mehrwertsteuer:
Ihre monatliche Rate
0
Diese Berechnung ist ein unverbindliches Beispiel und stellt kein Angebot dar. Die tatsächlichen Konditionen können je nach Bonität, Zinsniveau und Konfiguration abweichen. Ein verbindliches Angebot erhalten Sie erst nach Prüfung und schriftlicher Bestätigung durch unseren Finanzierungspartner. Datenschutz: Für die Berechnung werden keine persönlichen Daten übermittelt. Erst wenn Sie beim Abschluss der Bestellung eine Finanzierung beantragen, geben wir Ihre Angaben an unseren Leasing- bzw. Mietkaufpartner weiter, der Ihren Antrag und Ihre Bonität prüft. Mehr dazu in unserer Datenschutzerklärung.

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Technische Daten SetupWizzard ProLine

Gewicht
ca. 225 kg (je nach Ausstattung)
Radlast
750 kg/Rad
Fahrzeuggewicht
max. 3.000 kg
Sturzmessung
digital (1x digitaler Sturzsensor)
Radlastmessung
digital (4x Radlastwaage)
Spurmessung
Laser & analoge Skala
Fahrzeughöhenmessung
analog (1x, bis 120 mm)
Nachlaufmessung
optional
Anzeige & Ablesung
WizzardOS & LCD-Anzeigen
Bluetooth-Konnektivität
Sturzsensor, Radlastwaagen
Hardware
Tablet (Microsoft Surface) mit WizzardOS
Software
WizzardOS®
Sprache
Englisch
Fahrzeugadapter
1 Satz (4 Stück) inklusive
Flightcase
inklusive, mit integriertem Lademodul
Aufladung
integriertes Ladegerät im Flightcase
Kompatibilität
GT Racing, Formel, Prototyp, Rallye, Hypercars, Sportwagen
Service & Kalibrierung
jährlich

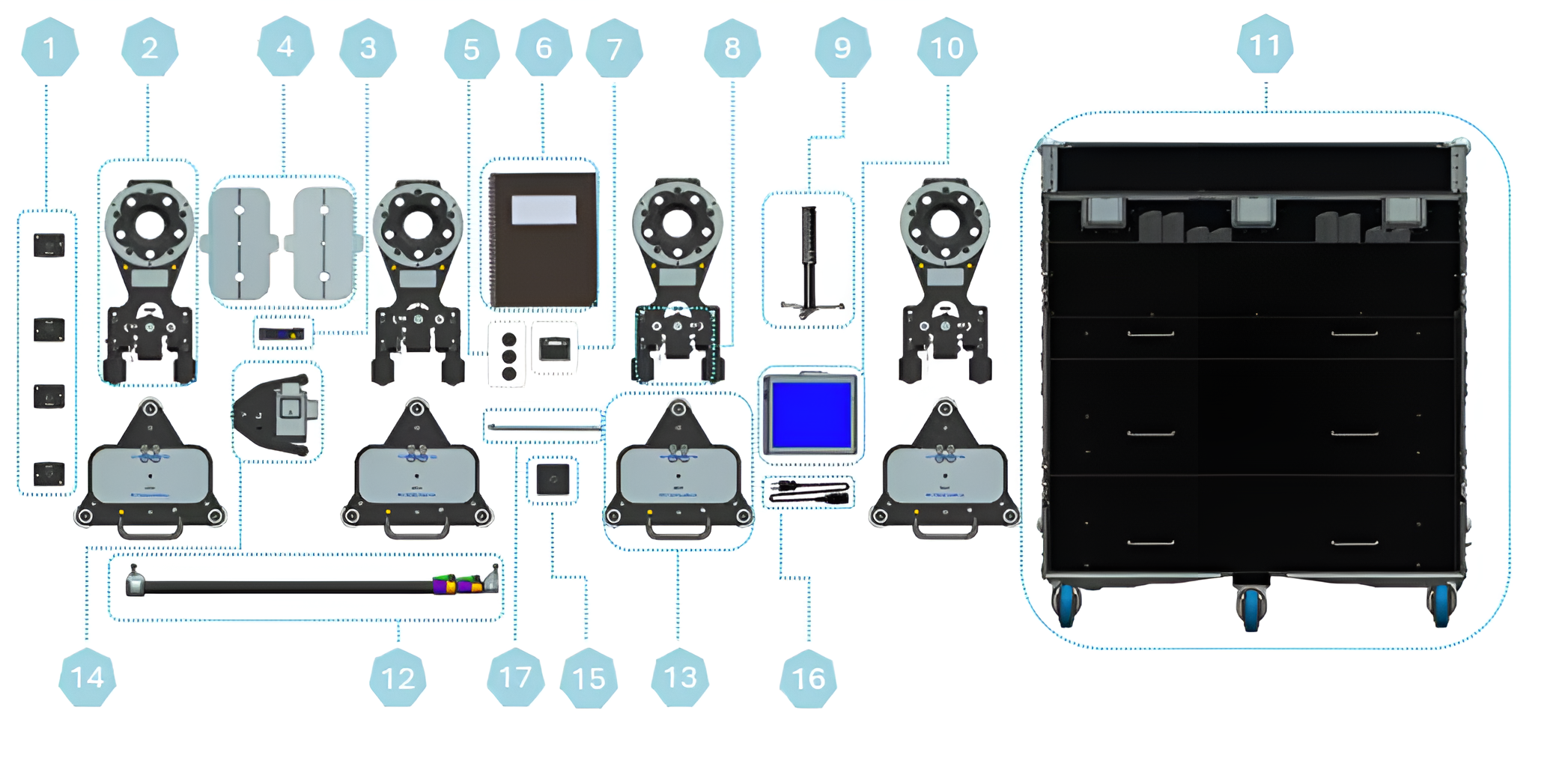

Adapterplatte Sturzsensor (4x)

SetupWheel inkl. Radadapter (4x)

Positionierungslaser

Sicherungsplatte (4x)

Nivellierhülse (3x)

Benutzerhandbuch

Digitaler Sturzsensor (1x)

Spur-Lasereinheit (4x)

Analoge Höhenmessung (1x)

Tablet mit WizzardOS

Flightcase mit integriertem Ladegerät

Spurweitenlineal

Gewichtsplattform (4x)

Nivellierlaser inkl. Ständer (1x)

Sturzsensor-Kalibrierungswerkzeug

Netzkabel

Verlängerung für Nivellierlaser

Fahrzeugspezifische Adapter (keine Abbildung)

WizzardOS Digital, wo es zählt

WizzardOS verbindet die digitalen Sensoren der ProLine direkt mit Ihrer Setup-Auswertung. Sturz- und Radlastwerte gelangen ohne Abschreiben per Bluetooth in die Software, Spur und Fahrzeughöhe ergänzen Sie aus der präzisen Laser- und Skalenmessung. So entsteht für jedes Fahrzeug ein vollständiger Datensatz, schnell erfasst und frei von Übertragungsfehlern bei den digitalen Messgrößen.

Input-Ebene

Digitaler Sturzsensor und vier Radlastwaagen erfassen die Messgrößen, die sich beim Setup am häufigsten ändern. Spurwinkel und Fahrzeughöhe messen Sie mit Laser und analoger Skala. So deckt die ProLine alle relevanten Fahrwerksparameter ab.

Übertragungsebene

Sturzsensor und Radlastwaagen senden ihre Werte per Bluetooth an das mitgelieferte Tablet. Jede Verstellung am Fahrwerk wird kabellos und ohne Verzögerung sichtbar. Die abgelesenen Spur- und Höhenwerte übernehmen Sie mit wenigen Eingaben in denselben Datensatz.

Ausgabeebene

In WizzardOS laufen digitale und analoge Messwerte auf einer Oberfläche zusammen. Gewichtsverteilung und Sturz verfolgen Sie live, Abweichungen vom Ziel-Setup erkennen Sie sofort und korrigieren Ihr Fahrzeug gezielt.

Funktionsumfang WizzardOS

Live-Datenerfassung
Radlast und Sturz in Echtzeit – jede Einstellung am Fahrwerk direkt auf dem Bildschirm verfolgen.
Datenverwaltung
Setups pro Fahrzeug sauber archiviert – frühere Abstimmungen jederzeit wieder aufrufen.
Delta-Analyse
Aktuelle Messung und Referenz-Setup numerisch gegenübergestellt – Abweichungen auf einen Blick erkennen.
System-Parametrierung
Maßeinheiten, Nachkommastellen und Toleranzgrenzen an Ihre Arbeitsweise anpassen.
Ergebnis-Dokumentation
Messprotokolle automatisch als Tabelle erstellt und als PDF für Team, Archiv oder Kunden exportiert.
Mehr über WizzardOS
Hier haben Sie gesehen, wie WizzardOS mit der ProLine zusammenarbeitet. Alle weiteren Funktionen und Einsatzmöglichkeiten der Software finden Sie auf unserer WizzardOS-Infoseite.
WizzardOS im Detail entdecken →

SetupWizzard ProLine im Überblick

Bestseller
Das meistgewählte System unserer Kunden, im Einsatz bei Teams in Sprint-, Langstrecken-, Rallye- und Formel-Serien.
Hybrid-Messung
Sturz und Radlast digital, Spur und Höhe per Laser und Skala: die bewährte Kombination für den Renneinsatz.
Live in WizzardOS
Sturzsensor und Radlastwaagen übertragen ihre Werte per Bluetooth direkt in die Software.
Radlast im Blick
Vier digitale Waagen zeigen Ihnen die Gewichtsverteilung Ihres Fahrzeugs auf das Kilogramm genau.
Komplett im Case
Flightcase mit integriertem Ladegerät und Tablet: Ihr Messplatz ist überall in Minuten aufgebaut.
Fahrwerk frei zugänglich
Schlanke Setup-Räder und eine schnelle Installation lassen alle Aufhängungskomponenten während der Messung erreichbar.
Ohne Verspannung
Reibungsarm gelagerte Plattformen sorgen für ein vollständig entspanntes Fahrwerk.
Mitwachsend
Plug-and-Play-Zubehör wie Nachlauf- oder erweiterte Höhenmessung ergänzt Ihr System nach Bedarf.

Ablauf der Achsvermessung

1
Messplatz einrichten
Flightcase öffnen, Gewichtsplattformen auslegen und die Setup-Wheels mit den passenden Radadaptern am Fahrzeug montieren.
2
Plattformen ausrichten
Mit dem Nivellierlaser und den Nivellierhülsen stellen Sie alle vier Waagen auf eine exakte Ebene ein. Danach setzen Sie das Fahrzeug ab.
3
Hybrid messen
Sturz und Radlast erscheinen live in WizzardOS. Spur und Fahrzeughöhe lesen Sie präzise an Laser und Skala ab.
4
Setup abgleichen
In WizzardOS vergleichen Sie Ihre Werte mit dem Ziel-Setup, passen das Fahrwerk an und speichern das Ergebnis fahrzeugbezogen.

SetupWizzard ProLine im Detail

Komponenten SetupWizzard ProLine

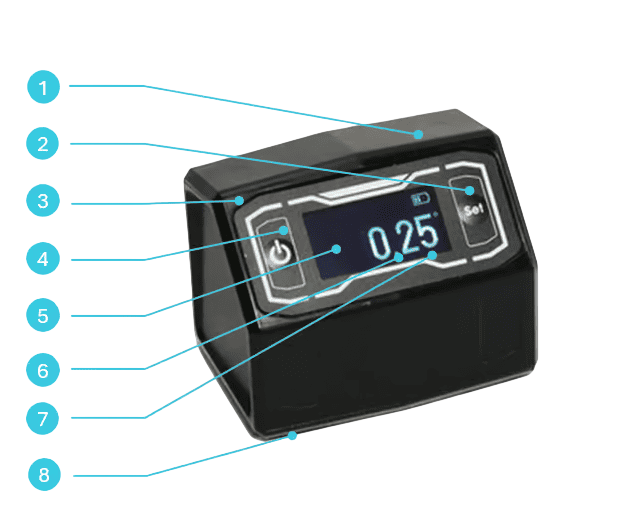

Digitaler Sturzsensor

  1. Oben liegender Sensor für maximale Messgenauigkeit
  2. Funktioniert auch eigenständig, ohne Software
  3. Für jede Art von Winkelmessung einsetzbar
  4. Messgenauigkeit ± 0,1°
  5. Erfasst Winkel bis ± 10°
  6. Spielfreier Sitz dank Magnethalterung
  7. Gut ablesbares LCD-Display
  8. Inkognito-Modus: Display per Software abschaltbar

Spur-Lasereinheit

  1. Exakt geführter Schaft mit engen Toleranzen
  2. Schmaler Laserstrahl für genaue Werte
  3. Massives, widerstandsfähiges Gehäuse
  4. Kompatibel mit dem analogen Spurlineal

Digitale Radlastwaage

  1. Nivellierhülsen mit drei Kerben für eine eindeutige Ausrichtung
  2. Plattformhöhe fein justierbar
  3. Per FEM-Berechnung auf höchste Steifigkeit ausgelegt
  4. Laden über magnetischen Anschluss
  5. Belastbar bis 750 kg pro Rad
  6. Versorgt den Spurlaser direkt mit Strom
SetupWizzard digitale Radlastwaage mit nummerierten Anschlüssen und 750 kg Tragkraft
SetupWizzard Leveling Laser mit senkrechter Messstange und nummerierten Bauteilen von 1 bis 8

Nivellierlaser

  1. Klar erkennbare Linie selbst bei Tageslicht oder Hallenbeleuchtung
  2. Sehr feine Laserlinie für millimetergenaues Ausrichten
  3. Justierschraube für die Feinnivellierung
  4. Aufladbar per USB-C
  5. Mit Akkus, kein Netzkabel nötig
  6. Eingebaute Libelle zur Kontrolle
  7. Überarbeiteter, stabiler Ständer

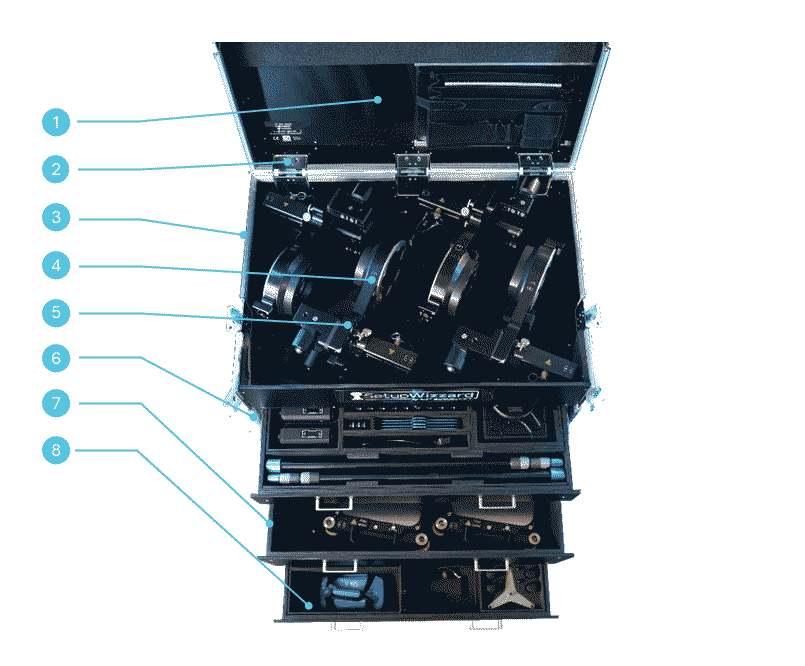

Flightcase

  1. Bietet Platz für das komplette System inklusive Zubehör
  2. Belastbare Scharniere für den täglichen Transport
  3. Lademodul integriert, Stromanschluss von außen
  4. Toploader nimmt montierte Setup-Räder auf
  5. Feste Fächer für jedes Bauteil
  6. Frontdeckel dient als Arbeitstisch
  7. Schubladen auf Metallauszügen
  8. Extra-Schublade für Kleinteile und Zubehör

Häufig gestellte Fragen SetupWizzard ProLine

Was misst die ProLine digital und was analog?
+
Sturz und Radlast werden digital erfasst und live an WizzardOS übertragen. Spur und Fahrzeughöhe messen Sie mit Laser und analoger Skala.
Für welche Einsätze ist die ProLine gedacht?
+
Für Teams, die im Rennbetrieb schnell und präzise arbeiten müssen, ob in Sprint-, Langstrecken-, Rallye- oder Formel-Serien.
Welche Fahrzeuge kann ich vermessen?
+
GT-Rennwagen, LMDh/LMH-Prototypen, Formelfahrzeuge, Rallye-Fahrzeuge, Hypercars und Sportwagen bis 3.000 kg. Ein Satz Fahrzeugadapter ist enthalten, weitere gibt es als Zubehör.
Wie unterscheidet sich die ProLine von BaseLine und Digital?
+
Die BaseLine misst rein analog. Die ProLine ergänzt digitale Sturz- und Radlastmessung samt Software-Anbindung. Die Digital erfasst zusätzlich auch Spur und Höhe vollständig digital.
Kann ich meine Messwerte speichern und vergleichen?
+
Ja. WizzardOS speichert Ihre Setups in einer lokalen Datenbank und stellt sie Ihren Referenzwerten gegenüber.
Lässt sich die ProLine erweitern?
+
Ja. Über Plug-and-Play-Zubehör ergänzen Sie etwa die Nachlaufmessung oder eine Höhenmessung mit 200 mm Messbereich.
